Распознавание и отсоединение кабельных разъемов

А нужен ли вообще ферритовый фильтр?

Нужно признать, что в электромагнитном плане компьютеры – это устройства, которые создают немало шума. Скажем, материнская плата, что внутри системного блока, может осциллировать на частоте одного килогерца. У клавиатуры есть микрочип, работающий на высокой частоте.

Данные факторы ведут к генерации радиошумов рядом с системой. Большинство из них можно устранить экранированием платы от электромагнитных полей корпусом из металла. Однако есть еще один источник шума. Это провода из меди, соединяющие разные девайсы.

Они действуют подобно длинным антеннам, улавливающим сигналы от кабелей другой радио- и телевизионной техники. Они оказывают влияние на то, как работает «свой» прибор.

Ферритовый фильтр избавляет от электромагнитных шумов и сигналов эфирного вещания. Данные элементы преобразуют электромагнитные колебания высокой частоты в тепловую энергию. И потому им место – на концах многих кабелей.

Изучаем схему расключения коробки

При соединении проводов в распределительной коробке очень важно знать особенности маркировки каждого кабеля. Это позволит создать безопасное, надежное и в целом правильное соединение

Изучаем схему расключения коробки. Подключение проводов с заземлением (РЕ)Подключение проводов без заземления (РЕ)

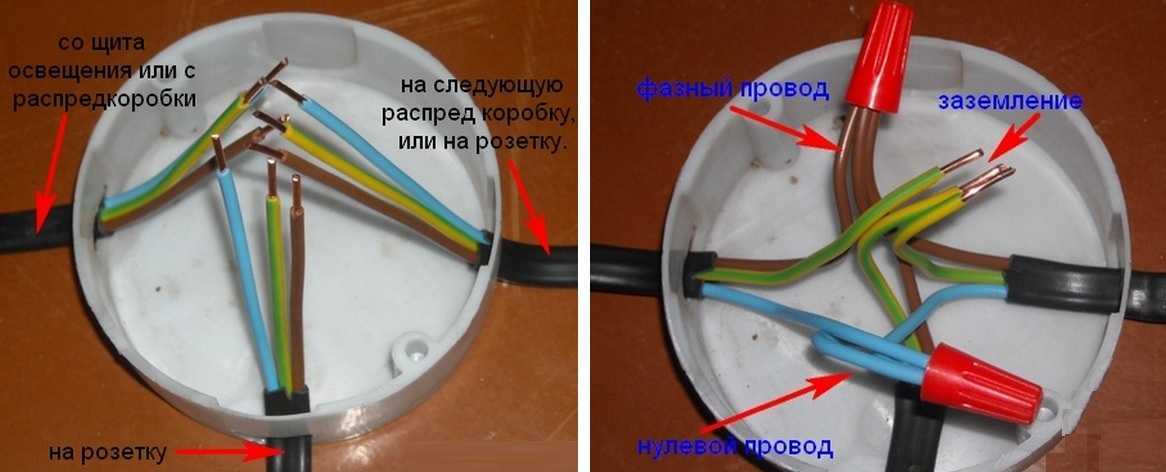

Так, провода «ноля» (на схеме они синие) и кабели заземления (обозначены желтым) соединяются соответствующим образом по цветам, как продемонстрировано на изображении. При обустройстве двухпроводной электропроводки схема остается такой же, исключаются лишь провода заземления.

Более сложной является процедура распаивания фазы (обозначается черным либо красным цветом). Если через коробку проводятся только кабели для подсоединения розетки, провода фазы также соединяются вместе.

Схема в распределительной коробке, двух светильников

Если же из коробки идут кабели на выключатель с одной кнопкой, то провод, который уходит на переключатель, должен быть скручен со всеми проводами фазы. Тот же кабель, который отходит от переключателя, соединяется с проводом фазы, уходящим на осветительный прибор. В результате будет выполнено 4 соединения.

Схема в распределительной коробке, двух светильников и группа розеток

В случае же подключения через распределительную коробку выключателя с двумя клавишами в условиях трехпроводной электропроводки на люстру пускают кабель с четырьмя жилами. Если проводка двухпроводная, количество жил сокращается до трех, т.к. заземление исключается из схемы, как показано на рисунке.

Изучаем схему расключения коробки

Без учета отдельной скрутки заземлителя, в коробке создается 4 соединения. Все провода «нули» (обозначены синим) соединяются друг с другом.

Фазы розеток и питающий кабель скручиваются вместе, после чего подключаются к общему зажиму выключателя с двумя клавишами. От последнего уходят 2 отдельных провода на осветительный прибор.

Таким образом, в распайке коробки нет ничего сверхсложного. Нужно лишь разобраться в особенностях обозначения проводов и порядке их соединения. После этого можно приступать к закреплению полученных теоретических знаний на практике.

Правильное соединение проводов в распределительной коробке

§ 34. Разделка кабелей с пластмассовой и резиновой изоляцией

Для правильного монтажа разделок кабеля, выбора инструментов, технологии, температурных режимов необходимо знать свойства ПВХ и полиэтиленовой изоляции.

Поливинилхлорид — эластичный материал, при воспламенении горит слабым зеленоватым пламенем, распространяя резкий запах хлора, не поддерживает горения (при удалении огня гаснет).

Полиэтилен — жирный на ощупь материал, напоминающий стеарин, сравнительно легко режется ножом, не смачивается водой, при воспламенении горит интенсивным голубым пламенем, от него падают горящие капли.

Разделку кабелей с пластмассовой и резиновой изоляцией выполняют аналогично ступенчатому удалению наружного защитного шланга, брони, подушки под ней и изоляции. При разделке кабелей напряжением свыше 6 кВ, кроме того, удаляют металлические и полупроводящие экраны. В качестве примера на рис. 75 приведена разделка кабелей с поясной изоляцией, полупроводящими и металлическими экранами. Размеры ступеней брони, оболочки для каждой марки муфты указаны в технической документации. Джутовым наружным покровом в этом кабеле является наружный пластмассовый шланг. Кольцевой и продольный надрезы на половину толщины шланга выполняют специальным ножом (см. рис. 72).

Рис. 75. Разделка кабелей напряжением 1 кВ (а), 6 кВ (б) и 10 кВ (в) с пластмассовой изоляцией для соединения в эпоксидных соединительных муфтах:
1 — шланг, 2 — изоляция жил, 3, 4 — ленты полупроводящего и металлического экранов

После удаления брони и подушки ленты металлического экрана сматывают с конца кабеля, отгибают вниз и закрепляют бандажом на броне кабеля на расстоянии 20 мм от места среза шланга.

Затем ленты обрезают по кромке бандажа. При использовании лент металлического экрана для последующего экранирования муфты их не обрезают. В этом случае конец кабеля разделывают с запасом. Ленты отгибают вниз и скатывают в рулоны, которые закрепляют на броне или шланге разделываемого конца кабеля.

Скрученные с заполнением изолированные жилы разводят и выгибают так, чтобы радиус внутренней кривой изгиба жил был не менее 10-кратного размера высоты сектора или диаметра жил по изоляции. Изоляцию жил удаляют на расстоянии Г от конца кабеля (см. рис. 75). Оставшийся участок изоляции срезают на конус, длина которого зависит от рабочего напряжения кабеля. Например, при напряжении 6 кВ она составляет 10—15 мм.

Конусная поверхность так же, как ступенчатая у кабелей с бумажной изоляцией, увеличивает путь разряда от жилы к металлической оболочке, экрану или броне, а следовательно, повышает электрическую прочность муфты.

В тех случаях, когда вместо брони и металлического экрана применяют алюминиевую оболочку, ее ступень равна сумме длин ступеней брони и экрана.

Разделка силовых и контрольных кабелей напряжением 1 кВ с ПВХ изоляцией фактически является ее заделкой. После разделки подматывают жилы в месте их разводки и оконцовывают. У кабелей с полиэтиленовой изоляцией жил при разделке их подготовляют к дополнительной изоляции.

Рис. 76. Снятие резиновой или пластмассовой изоляции жил термоклещами ТК-1:
1 — нагревательный элемент, 2 — рукоятка, 3 — головка

Разделку силовых и контрольных кабелей с резиновой изоляцией выполняют аналогично разделке кабелей с пластмассовой изоляцией. Резиновую оболочку снимают ножом, а резиновую изоляцию контрольных кабелей — клещами МБ или термоклещами ТК (рис. 76).

Порядок при обжимке

А теперь переходим непосредственно к правильному способу обжать кабель. В работе будьте аккуратны – главное не повредить себя, а коннекторы дешевые)

Шаг 1. Снимаем изоляцию

Сначала снимите изоляцию с провода – ее можно аккуратно поддеть ножницами или использовать зачистщик на кримпере – вставили, провернули, и обертка отлетела. Она хрупкая, так довольно легко снимается. Снимать изоляцию нужно не так уж и много – пары сантиметров от конца хватит. Если что, потом все подрежете. Клещи имеют специальные метки, по какой уровень нужно обрезать покрытие.

Шаг 2. Расправляем провода

Теперь берем наши провода, расправляем их и располагаем согласно схеме распиновки. Из рекомендаций – попробуйте их расправить карандашом или ручной – становятся гладкими и теснорасположенными друг к другу – что нам и нужно.

Шаг 3. Обрезаем

Теперь самое время обрезать и выровнять наши провода. Обрезаем или кусачками, или теми же клещами, да хоть ножом. Оставляем около сантиметра чистого провода. При практике точно научитесь выверять расстояние.

Шаг 4. Попадаем в коннектор

Самая сложная часть. Нужно теперь нашу конструкцию вставить в коннектор. Коннектор при вставке располагается вниз ножкой. Почему сложно – провода норовят не попадать в свои канавки, залезают к соседям, загибаются, путаются

Здесь рекомендация – терпение и еще раз обратить внимание на обработку карандашом – помогает

Шаг 5. Вставляем до конца

После попадания – надавливаем на кабель, чтобы проводки зашли до самого упор. При этом обертка спрячется в самом коннекторе. Если обертка не зайдет в коннектор – возможны переломы в будущем. Если напротив окажется короткой – провода не дойдут до ножей. Так что все с опытом и на глаз.

А теперь самое время прожать наши ножи – способы обсудили выше, но лучше использовать клещи. Берете и прожимаете.

Шаг 7. Проверка и доработка

Обязательно проверьте соединение на компьютере или роутере перед тем как убирать инструменты. Порой с первого раза может не получиться. Самый простой способ исправить ситуацию перед тем, как расстроиться – прожать ножи еще раз, но сильнее. Очень часто помогает.

Если же коннекта нет, обратите внимание на это:

• Точно ли провода заведены по схеме? Не вылетели ли? Посмотрите сквозь коннектор.
• Дошли ли провода до упора коннектора? Смогли ли ножи достать их?

Остальное можно списать только на поломку кабеля.

Изначально до обжимки сетевого кабеля можно насадить вот такие кожухи. Отлично предохраняют от перегиба возле коннектора, но на практике все живет и без них. Видов очень много, статья не о том. Для справки.

Для чего нужна оконцовка

Опасность кроется в чрезмерном перегреве места соединения. Без оконцевания контакт получится ненадежным. Такое соединение начнет нагреваться и покрываться слоем окисла. Образовавшийся оксид еще сильнее повысит переходное сопротивление. В точке соединения начнет выделяться все большое количество теплоты. Процесс подобен наращиванию снежного кома. Но итог один — соединение отгорит.

И хорошо, если проводник просто отвалится с положенного места и на этом все закончится. В некоторых случаях изоляция кабеля может воспламениться от перегрева и привести к пожару. А отвалившийся провод способен коснуться заземленного корпуса установки или электрощита и спровоцировать короткое замыкание.

Схема обжатия RJ 45 для 4-х и 8-ми жильного кабеля

Многих интересует вопрос — Что лучше 4-х или 8-ми жильный кабель витой пары? Обжатие двух пар витой (4 жилы) пары под коннектор дает пропускную способность сети в 100 Mb\s, что является достаточным для 98% целей и задач. Например провайдер интернета заводит в Вашу квартиру либо 2-х парный кабель либо 4-х — разницы нет никакой, так как пропускная способность сети, которую формирует любой поставщик интернета в России не превышает 100 Mb\s.

4-х парный кабель создан для работы в гигабитных сетях, при условии, что все компоненты в сети будет иметь сетевую карту с такой поддержкой, что довольно затратно. Пример: копирование файла при 100 Mb\s происходит на 50% медленнее нежели в сети 1000 Mb\s.

Обжим 4-х парного кабеля

Изначально существовало 2 схемы обжатия по стандарту EIA/TIA — 568 B и EIA/TIA — 568 А. Первый тип применялся для объединения терминалов или компьютеров с роутером, а второй тип его еще называют «кросс» для соединения роутеров между собой. Сегодня любой роутер на программном уровне распознает тип подключения, поэтому стандарт обжатия не имеет значения, главное что бы на двух концах кабеля распиновка по цветам совпадала.

Обжим 2-х парного кабеля

Для обжатия 2-х парного кабеля используются первые три канала и шестой из любой схемы EIA/TIA — 568 B или EIA/TIA — 568 А.

Для чего нужен ферритовый фильтр или кольцо на кабеле

26.05.2017

Блог

Вы наверное замечали и не раз, что на проводах от ноутбука, монитора и иной электронной техники встречаются непонятные утолщения в виде цилиндра. Это сделано не просто так или для красоты. Дело в том, что пластиковый цилиндр — это специальный ферритовый фильтр. В народе его часто называют, как фильтр для подавления высокочастотных помех или проще — «шумовой» фильтр. Зачем и для чего он нужен?

Дело в том, что любое устройство, подключенное к электрической сети, является источником электромагнитных волн, которые являются, в свою очередь, высокочастотными помехами, влияющими на работу других устройств, находящихся поблизости. Длинные внешние силовые и интерфейсные кабели работают как своего рода антенны, которых довольно-таки сильно излучают во внешнюю среду помехи, которые создаются аппаратурой при работе. Это может сильно влиять на работу беспроводных сетей WiFi, радиоаппаратуры и точных приборов.Чтобы этого не происходило, кабель надо экранировать. Но тогда значительно подскочит его цена! На помощь пришли ферритовое кольцо и фильтры из этого материала.

Особенности подключения

Вилки электрические с заземлением нужно подсоединять строго с учетом параметров подключаемого устройства, токовых возможностей штекерной части. Вилка с заземлением евро – наиболее безопасный вариант, другие применять нежелательно. Обязательно предварительно узнать мощность подключаемого устройства ( и рассчитать силу тока, который будет протекать через контакты вилки). Например, простую вилку присоединять к варочной индукционной поверхности нельзя, поскольку варочная поверхность расходует в районе 7 КВт, и не каждая вилка выдержит данные нагрузки. Ток можно посчитать по нижеприведенной формуле.

Для духового шкафа, электрического бойлера расчеты проводятся аналогичным образом.

Стриппер

Нож или “Стриппер”

Стриппер – это нож или кусачки, снимающие изоляцию. Существует масса моделей таких инструментов, среди них есть сложные, дорогие, простые и дешевые, так к примеру на рисунке изображен многофункциональный стриппер.

Стриппер хорош тем, что аккуратно срезает с кабеля изоляцию, не повреждая внутренние жилы – достаточно вставить конец отрезка в отверстие, слегка придавить, повернуть вокруг оси, после чего снять обрезанную часть изоляции руками.

Покупать стриппер необязательно, если ваши обжимные клещи снабжены лезвием, которое выполняет эту же функцию. Можно использовать обычный остро заточенный нож.

Подключение розеток

Обычно на розетки отводится отдельная линия. В коробке имеется три кабеля по два или три проводника. Каждый провод окрашивается в свой цвет. Как правило, коричневый – это фаза, голубой – нулевой проводник, а желто-зеленый провод – заземление. Так или иначе – в коробке все провода соединяются по цветам, формируя группы.

Как только проводники отделены по цветам, их складывают, вытягивают, подгоняя под одинаковую длину. Не стоит отрезать слишком коротко – оставляйте 100-миллиметровый запас, чтобы при необходимости была возможность повторно провести соединение. Выбрав подходящий метод соединения, нужно состыковать провода.

В старых домах заземления нет, а значит – проводов будет только два. Иногда в кабеле провода – одного цвета. Чтобы определить, где фаза, а где – ноль, нужно использовать индикаторную отвертку, чтобы определить фазу.

Как устроен и работает этот фильтр

Ферритовые кольца являются компонентами электрической цепи. Они применяются в качестве пассивных элементов для того, чтобы фильтровать высокочастотные помехи. Это осуществляется за счет того, что повышается индуктивность проводника и поглощаются помехи, которые превышают заданный порог.

Как известно, у ферритовых фильтров может быть разная форма и разное исполнение. Однако всех их объединяет одно и то же назначение. Они защищают электронное оборудование от помех высокой частоты на всем протяжении информационного кабеля.

Полезный сигнал по одному проводу идет в одну сторону. По другому проводу полезный сигнал идет в обратную сторону. В результате магнитные поля полезных сигналов взаимовычитаются. И индуктивное сопротивление для полезного сигнала равняется нулю.

Помехи «наводятся» и в одном, и в другом сигнальном проводе с одинаковой фазой. При прохождении их через ферритовый цилиндр магнитные поля данных помех складываются. Общее магнитное поле становится больше. Возникает большое индуктивное сопротивление. Именно оно и делает помехи намного слабее.

ВАЖНО! Как правило, установка фильтров осуществляется на расстоянии 30 мм от того края провода, который направляется в электронный девайс , который имеет защиту от помех

Виды распред коробок

По материалу корпуса коробки делятся на:

• Металлические — для установки в помещения, построенные из горючих материалов (дерево, пластик), либо на стены, утепленные горючим материалом. Могут иметь внутри слой диэлектрика, для снижения вероятности несанкционированного замыкания контактов.
• Пластиковые — наиболее распространенные, по причине низкой стоимости при изготовлении. Выполняются либо из негорючего материала, для эксплуатации в условиях высокой пожарной опасности, либо из материалов, не поддерживающих горение. То есть, распаечная коробка в любом исполнении не должна стать источником пожара, даже если внутри произойдет возгорание проводки.

По условиям монтажа:

Для внутренней установки. Предназначены для встраивания в стены, облицовку. Состоят из корпуса, который должен прочно удерживаться в несущей конструкции, и плоской крышки. В свою очередь крышка должна быть съемной, для доступа к контактной группе или скруткам. В таких коробках толщина корпуса может быть тоньше, ведь он не несет конструкционной нагрузки.

• Как правило, встраиваемые коробки изготавливаются круглой формы. При монтаже в монолитную стену, просверлить установочное отверстие с помощью коронки гораздо проще. Для монтажа в гипсокартон, можно использовать прямоугольные (квадратные) корпуса. В ГКЛ несложно вырезать такое отверстие. С точки зрения соединения проводов, удобнее работать с квадратным (прямоугольным) корпусом.
• Для наружной установки (негерметичные) — условия использования — в помещениях или закрытых шкафах. Корпус является и защитой от внешней среды, и силовым элементом конструкции. Поэтому он должен быть толще и прочнее. Распределительная коробка6 Для предотвращения попадания внутрь посторонних предметов, наружные коробки оснащаются уплотнительными хомутами для проводов.

Для уличного монтажа (герметичные). Монтаж распределительной коробки на открытом воздухе предполагает прямое воздействие воды, обмерзание, туман. Поскольку вода является проводником, внутри корпуса должно быть сухо. Поэтому герметичные коробки имеют резиновый уплотнитель по контуру прилегания крышки, и обжимные (цанговые) хомуты для заведения проводов.

​

Разумеется, дополнительное оснащение изделий (защита от влаги, и прочее) увеличивает стоимость. Поэтому, выбирая комплектацию, обычно исходят из принципа разумной достаточности.

Распаечные коробки могут быть оснащены готовым комплектом соединителей для проводов. Или вы покупаете пустой корпус, а фурнитура подбирается отдельно.

Два более сложных и более надежных способа укрепления розетки

Третий способ состоит в обустройстве дополнительного крепления. К нему имеет смысл прибегнуть, если два ранее описанных приема не дали никакого результата. В стене напротив отверстий металлического подрозетника высверливают отверстия. В них вставляют дюбели, куда и вкручивают дополнительные крепежные винты.

Четвертый способ является наиболее надежным, но и самым трудоемким. Он состоит в замене устаревшего стального подрозетника современным пластиковым.

Чтобы смонтировать пластиковый подрозетник, отверстие под него следует расширить с помощью перфоратора или ударной дрели. Питающие провода необходимо завести в подрозетник, который следует закрепить цементным раствором. Розетка, установленная в таком подрозетнике, выпадать не будет никогда.

Итак, мы настоятельно рекомендуем вам не испытывать судьбу и не пользоваться выпадающей розеткой. Возьмите судьбу в свои руки и закрепите розетку так, как мы это только что описали.

Виды

Коробки для соединения электрических проводов бывают разных видов и классифицируются по многим параметрам.

По способу установки

В первую очередь они разделяются в зависимости от способа установки:

1. Распределительная коробка для открытой электропроводки (по-другому её называют «наружной установки»), монтируется на стенных поверхностях. Чтобы её устанавливать не требуется никакой предварительной подготовки основания. Она крепится непосредственно к поверхности стены при помощи различных крепёжных элементов.
2. Распределительная коробка для скрытой проводки (она называется «внутренней установки»), монтируется в специальное углубление в стене, которое высверливается при монтажных работах. Эти распредкоробки ещё в свою очередь различаются в зависимости от материала стены, в которую они будут монтироваться. Если в бетонную или кирпичную стену, то необходимо специальной коронкой сделать углубление под размеры коробки. В гипсокартоне или других листовых материалах просто вырезается соответствующее отверстие.

По материалу

Различаются коробки в зависимости от материала, из которого их изготавливают. Прежде всего, это должны быть такие материалы, которые бы на весь срок эксплуатации обеспечили соединённым проводам максимальную защиту. В связи с этим коробки для электропроводки изготавливают из пластика и металлов высокого качества, на которые ещё наносят защитный слой антикоррозийной краски или грунтовки.

Для изготовления металлических коробок используют листовую лужёную сталь либо алюминиевые сплавы, которые не подвергаются коррозии. Если произойдёт пожар, металлический корпус на какое-то время послужит защитой для содержимого коробки, за это время хотя бы можно будет обесточить электрическую сеть. Металлические коробки применяют чаще всего в зданиях общего назначения (гаражи, подсобные помещения, сараи).

С не меньшей эффективностью будет защищать электрические соединения и пластиковая распределительная коробка. Для их изготовления применяют полиамид, полипропилен либо литой фторопласт, эти материалы не подвержены разложению активными веществами. Такие пластиковые коробки служат отличной изоляцией от поражения электрическим током. Помимо хороших изоляционных свойств, они обладают ещё достаточной механической прочностью. Распаячная коробка из пластика устойчива к агрессивным химическим жидкостям и может находиться во влажной среде гораздо дольше, чем металлическая. Если возникнет опасность открытого огня, то пластик не горит, а плавится, в этом он, конечно, уступает металлу.

По другим параметрам

Распределительные коробки различаются по своим размерам и здесь главную роль играют следующие критерии:

• их назначение;
• количество вводов;
• класс защиты.

Минимально в коробке может быть два ввода, то есть в ней будут соединены два провода. Максимальное количество вводов в одну распределительную коробку – 16. Соответственно, чем больше вводов, тем крупнее коробка по размерам и в глубину.

Различаются коробки по форме, могут быть круглыми, квадратными и прямоугольными. Для наружной установки вообще нет разницы, какой формы вы будете использовать коробку. А вот для внутренней установки лучше всё-таки брать круглую, потому что если у вас бетонная стена, то сделать в ней отверстие гораздо проще, чем долбить квадратную нишу.

Из всех вышеперечисленных критериев складывается цена распределительной коробки. Ещё на цену влияет степень защиты этого элемента:

• IP 20, IP 30 – для эксплуатации только в сухих помещениях, от влажности защиты не имеется;
• IP 44 – для эксплуатации на улице и в помещениях с повышенным уровнем влажности, при установке на улице надо выбирать место под козырьком или навесом, а также избегать прямого воздействия пыли и водяной струи;
• IP 55 – для эксплуатации в местах, подверженных атмосферным осадкам, то есть коробки с такой степенью защиты можно устанавливать на улице в любых условиях, они полностью защищены от попадания пыли и водяной струи;
• IP 67 – для эксплуатации на улице при любых атмосферных осадках, а также на земле и в грунте;
• IP 68 – коробки с такой степенью защиты можно эксплуатировать с погружением в воду, как правило, глубину погружения дополнительно указывают для каждого изделия на упаковке либо корпусе.

Для бытовой электрической сети чаще всего применяются коробки со степенью защиты IP 55.

Пружинные клеммы

Быстрый монтаж электросетей иногда просто необходим. Например, провести временное освещение на балкон, террасу, беседку. Пружинные клеммы wago, отличный продукт для проведения подобных работ. Современный и конечно надёжный способ соединения проводов

Хотя на рынке электро фурнитур они недавно, проводить монтаж с помощью пружинных клемм быстро и что важно, удобно

Прижимные клеммы Ваго

Основное отличие применения самих клеммных колодок ваго: соединять любые провода в электрических коробках ими удобнее, чем скруткой. Здесь для качественного монтажа применяется уникальный зажимной механизм, а не простой винт. Производители выпускают как одноразовые, так и многоразовые системы ваго.

В обычном исполнении это изделие применяют для одноразового использования, при ремонтных работах в последующем его невозможно восстановить. Его удаляют, а вместо него ставят новый.
Многоразовые клеммы wago стоят немного дороже, но с помощью их можно несколько раз разъединять собранные контакты, перемонтировав цепь под ваши нужды. Это ускоряет процесс ремонта или монтирования постоянных и временных сетей

Простой механизм рычажного типа даёт преимущество в том, что есть возможность осторожно, но качественно зафиксировать любой провод, не повредив или передавив.

С помощью ваго самому осуществить скрепление просто, необходимо зачистить изоляцию и вставить нужные жилы в монтажное отверстие. Зажать рычажком

Важно правильно рассчитать нагрузку на провода калькулятором онлайн

Оценка системы зажимов wago: Уникальная возможность совмещения любых, алюминиевых, медных и других проводников. Присутствует вариант соединения многожильных кабелей одновременно (две и более).

Универсальные зажимы wago позволяют, не повреждая, фиксировать любой тонкий многожильный проводник. Ещё один плюс, компактный размер колодок.

Клеммы wago самозажимные

Отличное качество и долговечность. Колодка типа Ваго имеет технологическое отверстие, дающее доступ для отвёртки с индикатором напряжения. Работу любой линии электросети можно проверить в любой момент. Возможно, одним недостатком является — немалая стоимость самих клемм. Но такой вид соединения проводов, самый современный и быстрый.

Как сделать крепеж самостоятельно

При покупке большого количества фиксаторов расходы существенно возрастают. Поэтому при скрытой укладке кабелей применяют самодельные приспособления.

Их изготавливают из:

1. Жестяных полос. В средней части металлической ленты проделывают отверстие, в которое вставляют гвоздь. Полосами зажимают отдельные кабели или пучки. Для надежной фиксации концы скручивают замком.
2. Оцинкованной стали, нарезанной на тонкие ленты. Из такого материала можно сформировать скобу. Концы снабжают шурупами. Самодельный крепеж устанавливают через каждые 50 см.

Жестяные полосы применяют для скрытой или открытой прокладки проводов. Подручными средствами крепят как отдельные кабели, так и пучки.

Прячем провода в стену

Укладка провода в штробу

Вначале с помощью штробореза нужно, удалив остатки штукатурки и бетона, вырезать в стене штробу, в которой будут спрятаны все провода. Проводка должна быть помещена в защитную оболочку – гофру, которая служит для защиты от внешних неблагоприятных воздействий. Затем провода следует уложить в вырезанные каналы, после чего стену необходимо заштукатурить.

Чтобы спрятать провода в стене, приходится нарушить ее целостность, а этого зачастую не хочется делать, так как при этом пострадает интерьер, кроме того, работа связана с пылью и мусором, и впоследствии стена подлежит реконструкции, что предполагает определенные затраты. Поэтому можно применять другие, более выгодные способы, при которых не нужно прибегать к штроблению стены.

Провод на стене

Креплен на стене

Если у вас есть художественный вкус, то можно закрепить провод на стене, сделав из него картину. Вполне понятно, что родного, полутораметрового провода для этих целей не хватит. Выберите подходящий рисунок, и перенесите его контуры на стену, сделав нежирный рисунок простым карандашом. Теперь нужно высчитать требуемое количество провода. Для этого можно приложить к стене капроновую нить, так чтобы она повторяла рисунок. Потом ее расстояние можно измерить. Не забудьте прибавить длину от рисунка до розетки и до источника потребления электричества – добавьте метр про запас, и вы получите искомое количество.

Производители проводов чаще всего не балуют изобилием цветовых исполнений провода, так что придется выбирать из того, что есть – черный или белый. Если эти цвета вас не устраивают, то можно купить удлинитель, который может быть розовым или красным. Не спешите полагаться на свое мнение – попробуйте приложить к стене полоску цветной ткани и вы сразу увидите, подходит ли выбранный цвет и будет ли гармонировать с общей обстановкой.

Задекорированный провод не бросается в глаза

Если вы решили сделать всё просто, но со вкусом, то можно закрепить декор на проводе или придумать свое, что-то оригинальное.

Альтернативные методы

Провода прикрыты тканью

Можно найти иной подход – провода маскировать, а не прятать, и в этом помощью будут существующие элементы помещения, например, дверные наличники, плинтусы, потолочный багет, а также стояки отопления. При правильном подходе к работе прокладку проводов можно сделать практически незаметной, что благоприятно скажется на интерьере комнаты. Обычно слаботочные провода (интернет и телефон) не вызывают сложностей в прокладывании, их можно спрятать в плинтусах, под металлическими порогами или в наличниках. При прокладке силового кабеля нужен другой подход.

Зачастую все электрокоммуникации в наше время прокладывают скрытым методом, но из-за различных обстоятельств такой вариант прокладки бывает невозможен, например, когда при выполненном ремонте возникает необходимость в установке дополнительных розеток или выключателей.

Прячем провод в кабель-канал

Кабель-канал

Почти всегда в доме есть участок проводки, который нужно заштробить в стену или закрыть при помощи кабель-канала, представляющего собой пластиковый короб – он защитит электрические провода от механического повреждения. Короб имеет привлекательный внешний вид и в данном случае его можно использовать как декоративный элемент. Этот вариант также является решением проблем пожарной безопасности.

Особую трудность может создать прокладка провода в ванной комнате, когда стены и пол помещения полностью выложены кафелем. При наличии в ванной подвесного потолка провода можно спрятать в нем, а если такой возможности нет, то помощью в данной ситуации будет кабель-канал.

Проверка работоспособности кабеля

Есть несколько вариантов проверки работоспособности только что обжатой витой пары. Это необходимо сделать перед тем как использовать кабель.

Так можно исправить недочеты еще до включения кабеля в сеть.

Способ №1. Использование простого тестера (мультиметра)

Этот вариант наиболее приемлемый, так как позволяет проверить работоспособность кабеля еще до включения его в сеть.

Он может использоваться как профессиональными «айтишниками», так и обычными пользователями.

Все, что потребуется – обычный тестер (мультиметр), применяемый для проверки тока. Он позволяет оперативно выявить неисправность и устранить ее.

А пользоваться этим устройством довольно просто. Проблем не возникнет ни у кого.

Рис.6. Мультиметр

• Итак, сначала переключим тестер в режим сопротивления или звукового сигнала. Делается это при помощи переключателя режимов. Он может выглядеть по-разному. В зависимости от модели тестера. Просто устанавливаем переключатель на иконку с изображением динамика.
• Теперь один щуп тестера «тыкаем» в любой контакт на коннекторе, а второй – в контакт с тем же цветом жилы на другом коннекторе.
• Если идет звуковой сигнал, то сопротивление есть. Значит, контакт тоже есть.
• Переходим к другому контакту.
• Таким же образом проверяем остальные.
• Если где-то нет сигнала, то пытаемся дожать контакт вручную и проверяем снова.
• Если все в порядке, то включаем кабель в сеть и наслаждаемся высокоскоростным соединением.

Такой способ проверки витой пары помогает быстро выявить неисправность и устранить ее.

Тем более, что по большей части неисправность заключается в недостаточном соединении контакта с жилой кабеля. Поможет обычный дожим.

Способ №2. Включение кабеля в сеть

Наиболее простой и доступный любому способ проверки. Он не предполагает использования каких-либо специализированных инструментов.

Также он не позволяет определить, в какой именно части витой пары возникла проблема.

Все, что нужно для такой проверки – компьютер с сетевой картой на борту, роутер (свич, хаб, модем и так далее) и сам кабель.

В дальнейшем может потребоваться мультиметр. Для точного определения места проблемы.

Рис.7. Витая пара в роутере (модеме)

• Итак, вставляем один конец кабеля в разъем RJ-45 на компьютере пользователя.
• Второй коннектор вставляем в роутер.
• Запускаем ПК.
• Сетевая карта должна автоматически определить кабель и осуществить подключение.
• Если этого не произошло, проверяем актуальность установленных драйверов.
• Если с ними все в порядке, то проблема определенно в витой паре.
• Берем тестер (мультиметр) и ищем конкретное место проблемы.
• Устраняем проблему и пробуем подключить снова.

Такой вариант хорош тем, что если в ходе проверки никаких проблем не возникло, то сразу можно приступать к использованию интернета.

Не нужно тратить время на подключение и настройку. Очень удобно для тех, у кого нет свободного времени.
