Обзор набора умный дом xiaomi (mijia aqara smart home kit)

Датчик утечки газа Xiaomi Mijia Gas Detector

Повысить безопасность жилья помогает еще одно устройство от Xiaomi — анализатор утечки газа.

• Изготавливается из огнеупорного пластика.
• Передовые технологии обеспечивают точность обработки данных об уровне газа (метана) в помещении.
• Может использоваться как автономно, так и совместно с комплексом системы «Умный дом», при подключении к шлюзу Xiaomi.

В квартире или частном доме есть места, которые лучше всего держать под контролем. Это напрямую касается газовых плит, газовых водонагревателей и отопительных котлов.

Поэтому лучше, чтобы такой датчик (а лучше несколько) уже был установлен. Тем более такой, который подключен к схеме «Умного дома». Тогда возможности устройства расширяются — кроме светозвукового сигнала, на телефон моментально отправляется push-уведомление.

Одновременно система запускает сценарий по отключению всех подключенных устройств:

• настенных розеток;
• переключателей;
• дверных звонков;
• включается кондиционер, вытяжка и откачивается газ.

Система дает возможность своевременно принять меры по ликвидации неисправности.

Рекомендованная установка датчика:

1. На стену — расстояние между отопительным котлом и анализатором не более четырех метров и 30 сантиметров от потолка.
2. На потолок — расстояние от котла до датчика на более 4 м и вешается прямо над печью.

Датчики, которые контролируют состояние инженерных и коммунальных систем, очень нужны и важны. Если протечка воды станет причиной лишь локального ущерба, то ежедневный контроль над газом и дымом спасёт жизни многих людей.

Автоматизация бытовых задач

Можно автоматизировать работу любой техники на кухне и дистанционно следить за приготовлением пищи

Использование смартприложения Xiaomi позволяет управлять даже теми процессами, которые традиционно считаются ручными.

Кухня:

• плита — управляется дистанционно со смартфона;
• газовая печь — оснащена датчиком утечки газа, интегрирована с вытяжкой;
• вытяжка — управляется голосом или включается при обнаружении испарений и дыма;
• холодильник — трехкамерное изделие оснащено воздушным охлаждением и дезинфицирующим фильтром, встроенный дисплей выполняет функции телефона, телевизора и сборника рецептов;
• рисоварка — имеет 300 рецептов варки, управляется сенсорами или смартфоном;
• кофеварка — полностью автоматизирована, предусмотрено удаленное руководство работой устройства с возможностью выбора крепости напитка;
• многоцелевая кухонная машина — греет воду, готовит соки и компоты, степень их готовности и температура через роутер передается на смартфон;
• электрочайник — через мобильное устройство задается и контролируется температура воды;

Санузел:

• диффузор для крана мойки — подача воды включается бесконтактно при приближении руки;
• дозатор для мыла — подает жидкость без контакта с кнопкой по сигналу инфракрасного датчика;
• сидение для унитаза — обладает анатомическими свойствами, оснащена функциями биде, подсветки, подогрева, освежения воздуха и автоматического смыва;

Умная система климата будет поддерживать заданную температуру, влажность, чистоту воздуха

Микроклимат и чистота:

• стерилизатор — многофункциональная машина, которая выполняет мойку, дезинфекцию и сушку посуды;
• робот-пылесос с самостоятельной подзарядкой — осуществляет сухую уборку в помещениях, приложение дает возможность запускать технику и наблюдать за процессом;
• стиральная машина — с загрузкой 8 кг имеет защиту от протечек, короткого замыкания и возможность удаленного управления и контроля;
• корзина для мусора — по мере наполнения мешков осуществляет извлечение и герметизацию использованных, установку новой тары;

Другое:

• поилка-дозатор для животных — изделие обеспечивает домашних питомцев фильтрованной водой по мере ее расходования;
• датчик контроля для растений — после анализа уровня влажности, освещенности и температуры подает сигнал на телефон владельца о том, что настало время полить цветок;
• домашний кинотеатр — устройство воспроизводит фото, ТВ сигналы, фильмы, музыку, использовать в качестве сенсорного компьютерного монитора.

Примеры сценариев умного дома

Создание и настройка сценариев — интересное и творческое мероприятие. Оно определяется такими факторами, как количество модулей, фантазия и особенности недвижимости.

Управление освещением может включать такие варианты:

• автоматическое включение и отключение ламп по мере передвижения человека по коридорам, комнатам и дорожкам у дома;
• активация светильников с наступлением темноты и их отключение с рассветом;
• различные режимы работы ночника.

Не менее интересным может оказаться управление климатом с использованием таймеров и датчиков:

• активация приборов при понижении температуры и изменении влажности;
• выключение кондиционеров, осушителей и увлажнителей при срабатывании датчиков открывании окон и дверей;
• работа обогревателей по определенному графику;
• создание оптимального микроклимата в помещении при появлении в нем человека.

Проявить творческий подход можно и при создании системы безопасности:

• использование видеодомофона Xiaomi для фиксации людей, приходящих во время отсутствия в доме хозяев;
• активация сирен, камер и прожекторов при срабатывании датчиков движения;
• перекрытие газа и воды при обнаружении протечек;
• включение резервного генератора при перебоях с электричеством.

Располагая достаточными средствами, смекалкой и фантазией, можно с помощью технологии Xiaomi создать настоящий умный дом своей мечты.

Центральный модуль управления

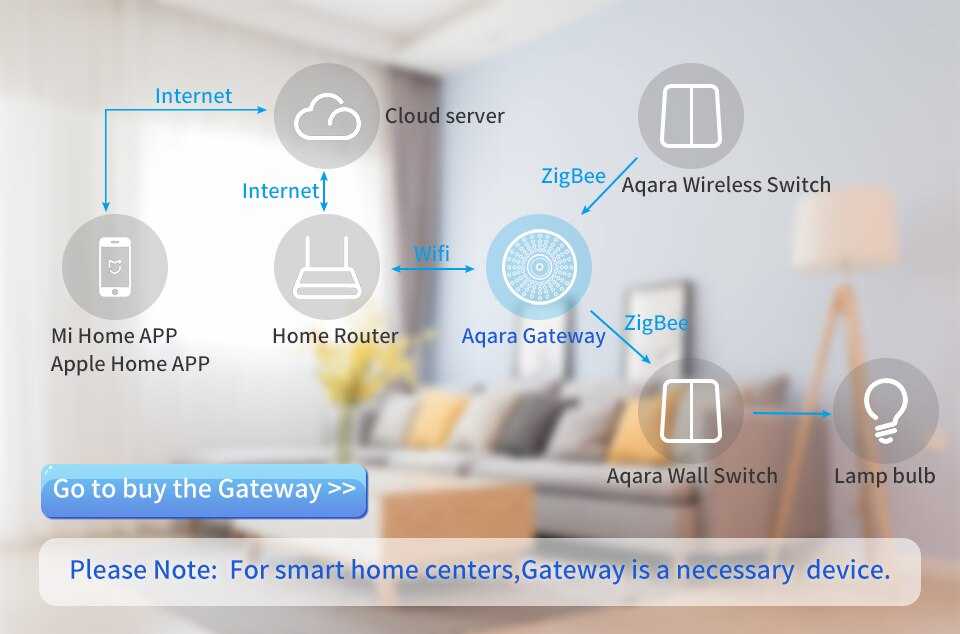

Хаб (Xiaomi Multifunctional Gateway) – это центр управления всей системой. Подсоединив к нему необходимые для вас модули, вы можете создать и настроить собственную систему умного дома Xiaomi. Это является основной особенностью данной системы.

Все устройства, подсоединенные к хабу, работают в соответствии с протоколом ZigBee и отличаются тем, что потребляют довольно небольшое количество энергии, экономя тем самым батарею. Кроме того, данный протокол обеспечивает защиту данных пользователя, которые передаются по каналам беспроводной связи. В комплект к центру управления входит инструкция по его подключению и настройке, а также металлической скрепки, с помощью которой и можно будет проводить различные установки и подключать другие устройства.

Помимо всего вышеперечисленного, хаб имеет такие преимущества, как:

• Будильник с довольно приятной и громкой мелодией, что возможно благодаря встроенному в него динамику;
• Ночник, способный передавать до 16 млн цветов. Светиться будет именно тонкая матовая полоска сбоку. При этом интенсивность ее свечения и цвет можно настроить при помощи приложения.

Однако помимо плюсов существуют и минусы:

• Интернет-радио. В принципе, функция хорошая, не считая того, что настроиться на какую-либо станцию помимо китайской, просто невозможно;
• Качество звука. Даже если вы не против послушать, что же вещают по радиостанциям в Китае, надеяться на хорошее звучание при большой громкости не приходится;
• Необходимость в переходнике. Xiaomi Multifunctional Gateway нужно подключать в розетку. Но чтобы это сделать вам понадобится дополнительно купить переходник, так как вилка у него тоже китайская.

Комплектация системы

Для удалённого управления «умным домом» необходим интернет и система, которая позволяет на расстоянии запускать или отключать те или иные процессы. Фирма Xiaomi специализируется на выпуске широкого ассортимента товаров — от смартфонов до телевизоров-плазм. Производит эта компания и приборы для системы «умного дома».

Система «умного дома» Xiaomi компактна и не занимает много места

Внешне этот набор выглядит как коробка желтоватого цвета, внутри которой находятся все комплектующие и инструкция на китайском языке с иллюстрациями.

Инструкция к системе иллюстрированная, с подписями на китайском языке

Автоматизировать некоторые бытовые процессы можно с помощью системы китайских производителей Xiaomi, которая включает в себя:

1. Центр управления системой (шлюз). Это устройство по функциям похоже на мозговой штаб, который руководит всеми составляющими. Выглядит оно как пластмассовая коробка белого цвета диаметром 8 см и высотой 3,7 см. На поверхности шлюза расположено несколько разных цветовых диодов, именно они играют роль индикаторов выполнения различных операций. Отверстия для выхода звука нужны для использования шлюза в качестве динамика (радио, будильник).
2. Выключатель (для переключения режимов работы на задней поверхности есть переключатель).
3. Видеокамера.
4. Датчик для открывания/закрывания дверей (с магнитом), окон или шкафов.
5. Датчик движения.
6. Контактная лента — для фиксации приборов в том или ином месте помещений.
7. Скрепка — для настройки системы.

С элементами системы «умного дома» можно автоматизировать многие процессы в квартире

Комплект умного дома Xiaomi Smart Home

Комплект поставки

Поставляется набор в традиционной для Xiaomi картонной коробке с минималистическим оформлением. Сама коробка небольшая — около 21×11×7 сантиметров (на самом деле, можно было бы сделать ее еще меньше), картон крепкий, есть специальная вставка для надежного крепления всех элементов.

В набор входят несколько устройств: мост, датчик открытия окна или двери, датчик движения и беспроводная кнопка. Дополнительно в коробке есть ключ для открытия корпусов для замены батареек, второй комплект элементов крепления из двухсторонней клейкой ленты и краткая инструкция. Все это упаковано в конверт из тонкого картона, на котором есть визуальное описание возможностей системы.

Продукт рассчитан на эксплуатацию в помещении при температуре от −5 до +40 градусов и относительной влажности до 95%.

Внешний вид и конструкция

Центральный шлюз представляет собой изготовленную из белого матового пластика толстую «шайбу» диаметром восемь сантиметров. Высота устройства составляет 37 мм, но из-за использования китайского варианта вилки отечественным пользователям придется подключать ее через переходник, так что в реальности места может потребоваться больше.

По ребру идет полоска матового полупрозрачного пластика, за которой установлены многоцветные светодиоды. Они работают как индикатор для реализации функций оповещения и подсветки. Здесь же есть кнопка, выполняющая несколько функций: включение и выключение подсветки, включение и выключение режима охраны, подключение к контроллеру новых устройств.

За решеткой на передней стороне корпуса находится динамик. Его громкости может быть достаточно и для квартиры. Здесь же за решеткой есть и датчик освещенности — автоматическая подсветка в режиме ночника работает только в темноте.

Датчики

В отличие от моста, датчики работают от батарей, заряда которых хватит на два года. Для связи их со шлюзом используется протокол ZigBee. В городских условиях на открытом пространстве дальность работы составляет 25-30 метров для всех трех сенсоров.

Датчик открытия двери или окна состоит из двух частей и работает с герконом и магнитом. Размеры корпусов изготовленных из белого матового пластика очень невелики — основной блок 21×41×11 мм, вспомогательный — 10×26×9 мм. Небольшой вес позволил Xiaomi предложить вариант крепления на двухсторонние клейкие полоски специальной формы.

Питание датчика осуществляется от одной батареи CR1632. На корпусе устройства можно заметить два отверстия — за расположенным на верхней крышке скрывается индикаторный светодиод, а на торце — кнопка для сопряжения датчика со шлюзом. Расстояние срабатывания — 22 мм.

Датчик движения

Датчик движения тоже поражает своими размерами — он представляет собой цилиндр диаметром 30 миллиметров и высотой 33 миллиметра. Основная часть корпуса также использует белый матовый пластик. На передней части находится закрытое матовой пленкой окошко сенсора. Слева от него — скрытая кнопка для подключения к базовому блоку.

Предполагается, что датчик будет просто стоять на полке или другой горизонтальной поверхности. Для этого у него на дне есть резиновое кольцо, но в комплекте идет и круг из двухсторонней клейкой ленты.

Питание осуществляется от одного элемента формата CR2450. Он устанавливается под съемным дном корпуса. Дальность работы датчика составляет до семи метров при установке на высоте около двух метров. Горизонтальный угол обзора — 170 градусов.

Кнопка управления

Последний элемент комплекта — беспроводная кнопка. В отличие от двух предыдущих датчиков, здесь Xiaomi не стала увлекаться миниатюризацией (диаметр — около 50 мм, высота — примерно 14 мм), что правильно с точки зрения удобства работы. Корпус у кнопки также из белого матового пластика.

На дне установлена наклейка для крепления, а также есть скрытая кнопка и индикатор сопряжения. Дно снимается для установки элемента питания CR2032. Поддерживается определение одиночного и двойного нажатия на кнопку.

Возможности и использование

Вся работа с системой осуществляется через уже знакомое нам фирменное мобильное приложение Mi Home. Никаких вариантов доступа через браузер или программы для ПК не нужно. Кроме того, обязательно иметь аккаунт Xiaomi, к которому привязываются все устройства (создать его можно и из мобильной утилиты), также эта программа используется и для обновления встроенного в устройства программного обеспечения. Кроме того, очень удобно, что программа способна работать и удаленно без каких-либо настроек роутеров и другого сетевого оборудования. Эта возможность обеспечивается фирменными облачными сервисами Xiaomi.

Обзор устройств комплекта умного дома Xiaomi

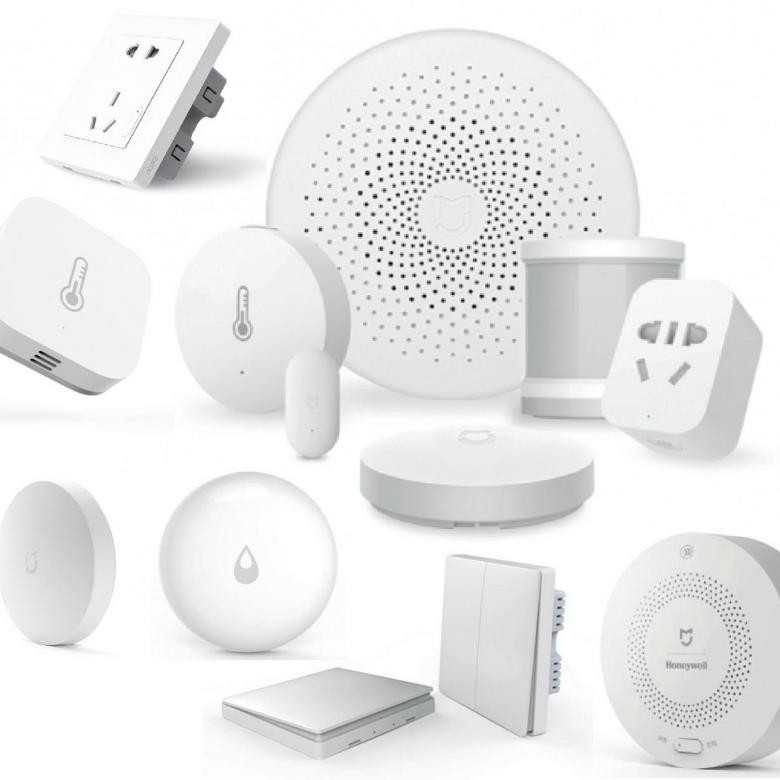

Комплект оборудования Xiaomi mi smart home представляет собой набор объединенных в одну схему устройств, каждое из которых выполняет определенную функцию. Количество опций в одной системе ограничивается только количеством объектов, которые нужно автоматизировать. Товар можно приобрести в комплекте или купить отдельные модули, когда в них возникнет необходимость.

Комплект Xiaomi Smart Home включает такие устройства:

• Хаб. Центральный блок, служащий для управления установленными в помещениях модулями. Через хаб осуществляется настройка параметров и режима работы элементов умного дома. Корпус хаба представляет собой цилиндр из белого пластика с дисплеем, динамиком и светодиодными кристаллами. В комплекте идет переходник, необходимый для подключения к сети. Сам модуль управления может выполнять функции ночника, индикатора, будильника, радио и МП3 плеера. Кроме этого, кнопка активирует режим охраны. Синхронизация подключенных устройств производится по протоколу ZigBee, обеспечивающим экономию энергии и защиту передаваемых данных. Благодаря этому на одной батарейке изделие может автономно работать до двух лет.
• Датчик открытия окна или двери. Приспособления предназначены для обеспечения безопасности жилья. Сработка происходит при открывании створок и полотен. Элемент состоит из геркона и магнита. Крепление к основанию производится двухсторонним скотчем. Каждый датчик оснащен индикатором работы и скрытой кнопкой включения/отключения. Питание приборов осуществляется от портативной батарейки.
• Датчик движения. Имеет широкий спектр применения. Активирует системы видеонаблюдения, сигнализации и освещения. Изделие представляет собой небольшой пластиковый цилиндр размером 30х30 мм. На корпусе имеется окно сенсора и кнопка включения. Дальность работы составляет до 7 м при секторе охвата 170 градусов. Датчик можно устанавливать в любом положении на столешнице, стенах и потолке.
• Беспроводная кнопка. Представляет собой сенсорное устройство управления опциями системы путем одинарного, двойного и длительного нажатия. Конфигурация контроллера адаптирована под размер и форму ладони, что позволяет пользоваться им с максимальным удобством.

Что такое «Умный дом»?

«Умный дом» — система управления оборудованием в месте проживания человека, которая обеспечивает комфорт, безопасность и энергосбережение с ограниченным участием владельца.

С годами еще некогда уникальные технологии получили повсеместное применение. Если раньше датчики движения использовались только в системах охраны, сегодня их ставят даже в подъездах (для включения света).

Современная система «Умный дом» должна вовремя выявлять и реагировать на форс-мажорные ситуации. Так, если произошла утечка, подается команда на перекрытие воды. В квартиру проник злоумышленник? Включается сигнализация и вызывается полиция. Обнаружен запах газа? Система подает команду на закрытие газового крана.

Этот перечень можно продолжать долго. Суть в том, что главные решения принимаются автоматически, без участия человека.

Проектирование системы «Умный дом» происходит в процессе строительства или при капремонте здания. Стоимость оборудования солидная, поэтому расходы на обустройство системы соответствующие.

Но существуют решения, которые могут удешевить решение задачи, к примеру, умный дом на Arduino или так система, про которую рассказано ниже.

Описание системы умного дома Xiaomi

Стартовый комплект системы Умный дом от Xiaomi

Китайская компания Xiaomi была основана в 2010 году. Основной упор был сделан на цифровых технологиях. В 2014 году была выпущена первая версия домашней автоматики, состоящая из электронной лампы, розетки, камеры наблюдения и инфракрасного блока управления. С тех пор компания значительно расширила объем и сферу производства домашней электроники. По состоянию на начало 2020 года ассортимент выпускаемых корпорацией систем «Умный дом» приближается к тысяче позиций.

Конструктивно автоматические системы управления, выпускаемые компанией, подразделяются на такие категории:

1. Проводные, работающие от аккумулятора, с одним портом, в котором модули объединяются в одну сеть.
2. Беспроводные. Замыкаются на локальный Wi-Fi, питание получают от бытовой сети 220В.
3. Радиоуправляемые. Коммутация устройств проводится по Bluetooth, энергия поступает от блока питания на 12В.

Все системы предназначены для обеспечения здорового микроклимата, комфорта и безопасности проживающих в доме людей с их минимальным участием в процессе управления и контроля

Как все работает

прикроватный светильник и «умная колонка», рядом метеостанция и паровой увлажнитель воздуха

В моем понимании «умный» дом — это то, что работает без «okey google включи лампу, сделай ее ярче» и так несколько раз Также включать чайник со смартфона или стиральную машину — считаю полным абсурдом, не имеющим отношения к «умному» дому. В данном случае, потребителя пытаются запутать и приравнять дистанционный пульт к «умному» сценарию работы.

я использую такие БП для компонентов умного дома на 5В

Я хочу разделить на 3 основных сценария работы.

Сценарий №1 определяем, что дома никого нет. Для этого я использую правило (очень не хватает 1 часа, буду ждать в обновлении). Как появится, можно переводить управление основным светом в квартире.

датчик движения в ванной комнатедатчик движения со встроенным датчиком освещенности в спальне

Забавно, но если уснуть в комнате или не двигаясь смотреть ТВ более 40 минут, то система вполне может посчитать, что никого дома нет. Т.к. сенсоры используются инфракрасные, то на кота срабатывает, только если он повернётся задом к датчику и поднимет хвост

Сценарий №2 кто-то пришел

видеоглазок (умеет писать на карту памяти и в облако)

основной минус данного сценария, что если не включён свет в коридоре (например, по правилу освещённости на датчике движения), то при выходе из квартиры, свет в коридоре включится и выключится только через 30 минут (см сценарий №1).

Сценарий №3 протечка воды

Я использовал кран, который открыт без подачи электричества (думаю, так будет безопаснее), учитывая то, что краны питаются через ИБП.

Сценарий 4 сильное загрязнение в воздухе

часы-шлюз ble и датчик загрязнения воздуха pm2.5

На данный момент прорабатываю систему с управляемой вентиляцией, будет управляться двумя датчиками CO2 и PM2.5. Также остаётся решение вопроса, если запах гари принесло с улицы, то включение принудительной вентиляции только ухудшит ситуацию.

один из самых удачных термометров умного дома, с дальнобойным ble

Комплектации

В процессе сборки системы «Умный дом» стоит учесть, что выделяется три варианта комплектации:

• Базовая;
• Smart Home;
• Индивидуальная, с дополнительными органами контроля.

Рассмотрим основные варианты.

В базовую комплектацию входят:

• Основной контроллер;
• Датчик открытия и закрытия дверей, а также движения;
• Универсальная кнопка.

Производитель позиционирует набор, как комплект домашней сигнализации.

В состав комплекта Xiaomi Smart Home включены следующие элементы:

• Многофункциональный шлюз, который может дополнительное применяться в роли онлайн-радио или ночника. Даже при нестабильном Wi-Fi соединении устройство выполняет свои функции.
• Датчик дверей и окон — изделие, которое в режиме онлайн реагирует на открытие или закрытие;
• Беспроводный выключатель;
• Умная розетка (версия ZigBee).
• Датчик движения.

При желании пользователь вправе дополнить имеющиеся устройства дополнительными контролирующими органами и приборами. Для расширения функционала можно докупить следующие элементы:

• Датчик температуры и влажности;
• Беспроводную кнопку;
• Умные шторы и так далее.

Мои впечатления по итогу двух лет эксплуатации

Уже больше двух лет у меня работает система умного дома Xiaomi. Изначально я даже не планировал ее устанавливать, все началось со светильников, основное требование к которым было управление с телефона и изменяемая яркость. Ну а дальше уже пошло расширение – покупка различных датчиков, розетки, пылесоса и т д.

Что могу сказать за время эксплуатации?

1. Освещение. На данный момент у меня все светильники Yeelight работают с обычными выключателями. Это не лучшее решение, т к при выключении его с помощью обычного выключателя уже не получится включить с телефона или с пульта. Напряжение то на него не будет подаваться. Поэтому в ближайшее время планирую закупиться умными выключателями и жду появления в продаже Aqara E1. В остальном светильники полностью себя оправдали.
2. Из датчиков у меня есть несколько показывающих температуру и влажность. Они не используются в сценариях и нужны только для мониторинга. Еще присутствует датчик протечки (при этом автоматического перекрытия крана я не делал), датчик движения (включает подсветку на шлюзе вечером и ночью).
3. Датчик открытия я использую как дверной звонок. Нажимаем на кнопку в подъезде, датчик получает сигнал замыкания и отправляет информацию на шлюз, включающий в этот момент звуковое оповещение. Основной плюс данного решения – работа с существующей кнопкой, настройка времени работы и возможность использования с уличными кнопками.
4. Датчик движения включает подсветку на шлюзе в ночные часы, а датчик протечки просто лежит в санузле.
5. Умная розетка у меня используется для дистанционного включения компьютера. Работает в паре с Zigbee-выключателем. Получилось очень удобно, плюс можно включить ПК находясь на работе или в отпуске.
6. Робот-пылесос. Доволен, о покупке не жалею.

В дополнение ко всему была куплена Яндекс Станция. И вот с этого момента умный дом прям сильно изменился. Станция управляет освещением, включая и выключая его или меняя яркость. Говорит температуру в комнате, запускает робота-пылесоса и включает компьютер. Стандартное приложение от Xiaomi теперь запускается все реже и реже. А учитывая, что оно периодически ну очень сильно тупит, то это не может не радовать. Так что если Вы планируете установку умного дома, то сразу же рекомендую задуматься о голосовом управлении всеми устройствами. Подробнее о работе данной системы описано в статье «Умный дом Яндекс Алиса и Xiaomi«.
