Что такое двухканальный (дуал) режим озу

Двухканальный режим памяти — есть ли смысл в использовании??

Доброго времени суток читателям моего блога, и сегодня я затронул тему актуальную для тех, кто желает чувствовать себя подкованным при работе с компьютерным железом. Речь пойдет о двухканальном режиме оперативной памяти, который позволяет оптимально использовать не только аппаратные, но и ваши финансовые ресурсы.

Планируя собрать новый комп или изменить конфигурацию существующего, вы всегда столкнетесь вопросом определения объема оперативной памяти. Безусловно, чем больше — тем лучше. Но результата можно добиться разными способами. Например, установить одну планку на 4 Гб, или две по 2 Гб.

Какая разница, спросите вы? Оказывается, существенная, ведь разработчики предусмотрели возможность двухканального режима и сделали для этого все необходимое. Нам остаётся только приобрести оборудование, поддерживающее данный режим работы.

Все что нужно для оптимизации памяти

Практически все современные материнские платы предусматривают работу с ОЗУ в таком режиме. Для этого совсем не обязательно вчитываться в прилагаемую техдокументацию. Нужно просто взглянуть на слоты для оперативы. Если вы увидите, что аналогичные коннекторы имеют разную окраску и при этом такое «разнообразие» продублировано для 4 -ех мест подключения, то смело рассчитывайте на корректную работу такой памяти по двухканальной схеме. Но учтите, модули ОЗУ устанавливать надо в одноцветные разъемы. В противном случае вы получите обычный одноканальный режим.

Кроме того, вам понадобится, как минимум, пара планок оперативки. В идеале они должны быть вообще одинаковые. Существуют даже специальные комплекты для работы ОЗУ в двойном режиме. Но даже если это условие невыполнимо, постарайтесь чтобы используемые модули оперативки имели одинаковые параметры:

Тип памяти;
Частоту работы;
Тайминги (частота задержки сигнала);

При выполнении этих условий можно использовать планки с разным объемом памяти. Разная частота так же не критический показатель, но он существенно влияет на эффективность процесса.

В большинстве случаев для активации двухканального режима оперативной памяти вам не потребуется совершать какие-либо дополнительные действия. После правильной установки планок в одноцветные (четные или не четные разъемы) при перезагрузке компьютер сам сообщит о Dual Channel Mode. Убедиться в этом вам так же позволит простая программа CPU-Z, контролирующая многие элементы и процессы компьютера.

Если вы заказываете сборку ПК частному лицу или отдельной компании, то правильная установка двух ОЗУ на соответствующие разъёмы будет служить дополнительным доказательством компетентности исполнителя.

Если ваша материнская плата поддерживает данный режим и у вас две одинаковые планки памяти установлены правильным образом. Но, в CPU-Z не отображается «Dual» — то возможно в вашем биосе нужно активировать соответствующий параметр.

Польза двухканальной схемы

Теперь, когда пара планок оперативной памяти установлена по оптимальной схеме вы вправе задать вопрос: ради чего все это было сделано, и каков реальный эффект?

Для объяснения принципа работы данного способа использования ОЗУ чаще всего приводят пример с бутылками.

Это очень условный пример, но он позволяет понять саму суть процесса. На практике же результат использования двухканального режима оперативной памяти таков:

В играх прирост производительности незначителен и достигает в среднем 5-10%. Для истинных геймеров и это неплохой результат.
Наибольшая эффективность параллельной работы ОЗУ до 70% проявляется в обычных рабочих процессах (в т.ч. при архивировании или при одновременной работе нескольких приложений).
Так же ощутимую выгоду получат пользователи, работающие с программами по обработке изображений и видео контента.

Таким образом. Двухканальный режим оперативной памяти это программно и аппаратно предусмотренная возможность, которая позволяет выжать из вашего ПК максимум.

Счастливые обладатели двух модулей ОЗУ могут прямо сейчас проверить правильность их установки. Остальные же наверняка воспользуются полученной информацией в процессе апгрейда ПК.

Что ж, на этом буду заканчивать. А от вас, дорогие мои читатели, жду отзывов по использованию двухканального режима оперативной памяти. И вопросов, связанных с усовершенствованием компьютерной сборки.

Обо всем этом я поговорю с вами в новых статьях данного сайта.

До скорых встреч.

Двухканальный режим оперативной памяти

Двухканальный режим работы оперативной памяти сейчас предусмотрен практически во всех материнских платах, а в некоторых реализована поддержка и большего количества каналов. Но несмотря на то, что данная технология применяется уже достаточно давно, не все понимают суть ее работы.

Если на материнской плате имеется поддержка двухканального режима работы оперативной памяти, им желательно воспользоваться. Теоретически пользователи ожидают от использования данной технологии удвоение производительности, но на практике получается, что прирост производительности незначителен, и может достигать толь 10 % при сложных вычислениях с активным использованием ОЗУ.

Включить двухканальный режим оперативной памяти довольно просто. Для этого нужно установить две планки оперативной памяти с одинаковыми параметрами в соответствующие разъемы, обычно окрашенные в одинаковый цвет. В любом случае порядок установки необходимо уточнять в инструкции к материнской плате.

При установке планок ОЗУ разного объема двухканальный режим работы будет включен в режиме Flex, при котором в параллели будут работать только равные объемы памяти, а остальная память будет работать в стандартном режиме.

Проверить, включен ли двухканальный режим работы оперативной памяти можно с помощью программ, например, CPUID CPU-Z. Для этого переходим на вкладку «Memory», и смотрим графу «Channel #». Если указан параметр «Dual», значит двухканальный режим работы оперативной памяти включен.

Возможно Вас это заинтересует:Какие характеристики относятся к оперативной памяти?Как узнать объем ОЗУ компьютера?Как узнать максимальную частоту оперативной памяти?Как узнать скорость работы оперативной памяти в ноутбуке?

Четырёхканальный режим [ править | править код ]

Данный режим может использоваться только тогда, когда все четыре модуля памяти (или их число кратно четырем) идентичны по мощности и скорости и размещены в четырехканальных слотах. При установке двух модулей памяти архитектура будет работать в двухканальном режиме; при установке трех модулей памяти система будет работать в режиме трехканальный.

Поддержка в процессорах

Opteron 6100-series «Magny-Cours» (45 nm)
Opteron 6200-series «Interlagos» (32 nm)
Opteron 6300-series «Abu Dhabi» (32 nm)

Intel Core i9-7980XE
Intel Core i9-7900X
Intel Core i7-7820X
Intel Core i7-7800X
Intel Core i7-6950X
Intel Core i7-6900K
Intel Core i7-685
Intel Core i7-6800K
Intel Core i7-5960X
Intel Core i7-5930K
Intel Core i7-5820K
Intel Core i7-4960X
Intel Core i7-4930K
Intel Core i7-4820K
Intel Core i7-3970X
Intel Core i7-3960X
Intel Core i7-3930K
Intel Core i7-3820

Intel Xeon E5-x6xx v4
Intel Xeon E7-x8xx v3
Intel Xeon E5-x6xx v3
Intel Xeon E7-x8xx v2
Intel Xeon E5-x6xx v2
Intel Xeon E7-x8xx
Intel Xeon E5-x6xx

Оперативная память (ОЗУ) — необходимая составляющая любого компьютера на базе процессора с архитектурой X86 (не путать с разрядностью ОС). От объёма, латентности и пропускной способности памяти (ПСП) довольно сильно зависит производительность компьютера во всех задачах. Конечный пользователь может изменять по своему усмотрению все эти характеристики, чтобы увеличить производительность “железа”.

Объём оперативной памяти можно увеличить, только купив плашки памяти большего размера и/или докупив к уже имеющимся плашкам ОЗУ новые, если материнская плата обладает достаточным количеством слотов. Да и увеличение объёмов ОЗУ повышает производительность не всегда, только если ранее памяти для хранения промежуточных данных не хватало. К примеру, даже современным AAA проектам не требуется больше 10-12 Гб памяти (хватает и 8 Гб, но уже впритык). Для сёрфинга интернета, работы в офисных приложениях достаточно и меньших объёмов (зависит от используемых приложений). Ну а для серьёзных рабочих станций объёмы от 32 Гб ОЗУ и выше – насущная необходимость.

В отличие от увеличения объёма, прирост производительности от уменьшения латентности и увеличения пропускной способности памяти наблюдается практически всегда. Показатели латентности и ПСП можно изменить в БИОС материнской платы и специализированном софте, если материнская плата позволяет изменять множители/делители частоты ОЗУ, а также тайминги оперативной памяти. Благодаря этому пользователь без денежных затрат может увеличить производительность компьютера. Можете почитать про разгон оперативной памяти через БИОС.

Кроме изменения тактовой частоты, существует другой способ увеличения ПСП – многоканальный режим работы оперативной памяти. Двухканальный режим работы оперативной памяти является самым простым и распространённым частным случаем многоканального режима, доступным большинству пользователей. Этот способ увеличения ПСП не требует никаких особых навыков и знаний, тогда как изменение таймингов и частоты ОЗУ умеют выполнять не все опытные пользователи, не говоря о новичках.

Как включить двухканальный режим

Для реализации двухканального режима необходимо наличие соответствующей материнской платы и четного количества модулей памяти. Кроме того, платы ОЗУ должны обладать идентичными характеристиками. Начните с определения параметров плат памяти.

Откройте страницу www.piriform.com/speccy/download и скачайте предложенную программу. Выполните установку утилиты Speccy и запустите ее. Откройте вкладку «Оперативная память».

Изучите характеристики подключенных плат памяти

Обратите внимание на следующие параметры: объем памяти модуля, тактовая частота работы шины, показатели таймингов. Помните о том, что обе планки, которые будут работать в двухканальном режиме, должны идеально совпадать по указанным характеристикам

Теперь выключите компьютер и откройте корпус системного блока. Найдите слоты для установки модулей памяти. Те разъемы, которые предназначены для работы в двухканальном режиме, должны быть закрашены одинаковым цветом. Т.е. если на плате присутствует 4 слота, они будут закрашены попарно.

Подключите модули памяти к нужным разъемам. Включите компьютер и после загрузки операционной системы запустите программу Speccy. Если вы все сделали правильно, то в меню «Оперативная память» появится надпись «Двухканальный режим» или Dual Channel.

Если после осуществления указанных процедур платы все равно работают в одноканальном режиме, откройте меню BIOS. Найдите пункт Memory Settings и найдите пункт Dual Channel. Выберите для него параметр Enable. Перезагрузите компьютер, сохранив изменения настроек.

Объемы и каналы

Я хочу установить оперативку во все 4 слота, имеет ли значение объем каждого модуля? Какая комбинация будет работать быстрее – 4 планки по 2 Гб, 2 планки по 4 Гб или 1 планка на 8 Гб?

Единственное требование к объему оперативной памяти – чтобы он не превышал максимально допустимый, иначе компьютер не включится либо часть памяти останется неиспользуемой. Утверждения, что вся оперативка должна быть одинаковой емкости – миф. Много ее не бывает, поэтому ставьте сколько хотите.

Все современные десктопы и многие ноутбуки поддерживают многоканальный режим ОЗУ. При таком способе организации доступ к памяти идет не по одному, а по нескольким параллельным линиям, что заметно увеличивает производительность машины.

Материнские платы с четырьмя слотами ОЗУ (самый распространенный тип) работают в двухканальном режиме, то есть на 1 канал у них отведено 2 разъема.

Из трех представленных комбинаций самой быстрой будет вторая – 2 планки по 4 Гб, если распределить их по одной на канал. Почему две, а не четыре? Потому что фактическая скорость обмена данными между контроллером и каждым модулем ОЗУ неодинакова, и чем больше планок, тем больше времени затрачивается на их синхронизацию.

Чтоб модули оперативки работали в многоканальном режиме, они должны быть:

Одинаковой частоты.
Примерно одной емкости (небольшие различия иногда допустимы).
Одного типа (например, только DDR3 или DDR3L).

А их общее количество должно быть четным.

Кстати, слоты ОЗУ одного канала часто делают одноцветными. Но не всегда. Чтобы узнать, где они находятся на вашей материнке, лучше загляните в ее инструкцию.

Как поменять частоту оперативной памяти в БИОСе

Где выставлять значение — уже было описано в разделе о настройках, поэтому здесь рассказывается о том, что следует учитывать при изменении.

Что нужно иметь в виду:

Когда пользователь сам выставляет частоту, например, 2400 МГц, оперативка функционирует на базовых таймингах, к примеру, 11-14-14-33. Но и при сниженном отклике многие модели функционируют без перебоев.
Наиболее эффективное сочетание: тайминг — низкий, частота — высокая, однако нужно учитывать совместимость значений.
Для повышения быстродействия рекомендуется активировать двухканальный режим, а если в материнке есть 8 гнезд под планки памяти — еще лучше: это уже четырехканальный режим.

Интересно: частотные показатели 16-гигабайтного комплекта HyperX Predator составляют 3600 МГц. А еще у него есть подсветка и поддержка технологии Extreme Memory Profiles, которая позволяет быстрее и удобнее настраивать память.

Стоит понимать, что успех при разгоне не гарантирован на 100%. При слишком завышенных параметрах память не будет работать.
Если после нескольких попыток запустить PC система не отвечает, необходимо отменить все, что изменилось. В этом поможет перемычка Clear CMOS (она же — JBAT).

«Прокачать» RAM так, чтоб она продемонстрировала свои лучшие показатели, чтобы добавить быстроты PC, несложно

Нужно только знать, как правильно менять настройки и действовать осторожно

Прирост производительности от двухканального режима оперативной памяти

Наибольший прирост производительности (практически кратный) от активации двухканального режима ОЗУ получают системы, использующие интегрированную графику. Производительность такой графики зачастую упирается в ПСП и латентность памяти. GPU большую часть времени “вхолостую” простаивает, ожидая данные из ОЗУ (оперативная память в подобных системах используется ещё и в качестве видеопамяти).

Также значительного прироста следует ожидать на системах, страдающих от нехватки ОЗУ. При увеличении скорости обмена данными, ОЗУ за единицу времени может передать больше данных, чем раньше, поэтому данные будут занимать в оперативной памяти немного меньший объём. Кроме того, существенный прирост могут получить системы с мощными процессорами, страдающими от нехватки данных, так как пропускной способности памяти в одноканальном режиме (в первую очередь у памяти устаревших стандартов) не хватает некоторым приложениям для своевременного обмена данными с контроллером памяти. Так в игре Rise of The Tomb Raider Intel Core i7 2600 получает прирост производительности в 34,5% от увеличения пропускной способности памяти, в частности частоты:

На системах с маломощным центральным процессором, использующих дискретную графику и современный тип памяти, прирост производительности в игровых приложениях будет достаточно маленький (значительно увеличатся лишь показатели 0,1% и 1% минимального фпс), не говоря уже о рендеринге, где на первый план выходит мощность ЦП. Так на Intel core i3 6100 двухканальный режим оперативной памяти в 3DMark Fire Strike не даёт никаких преимуществ, в сравнении с одноканальным.

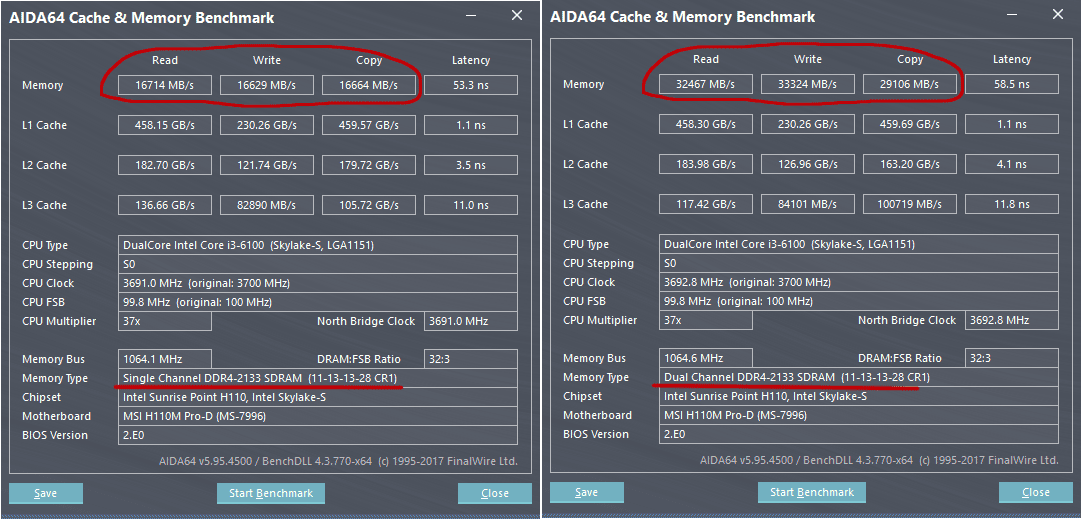

Тогда как прирост ПСП составил внушительных 94%:

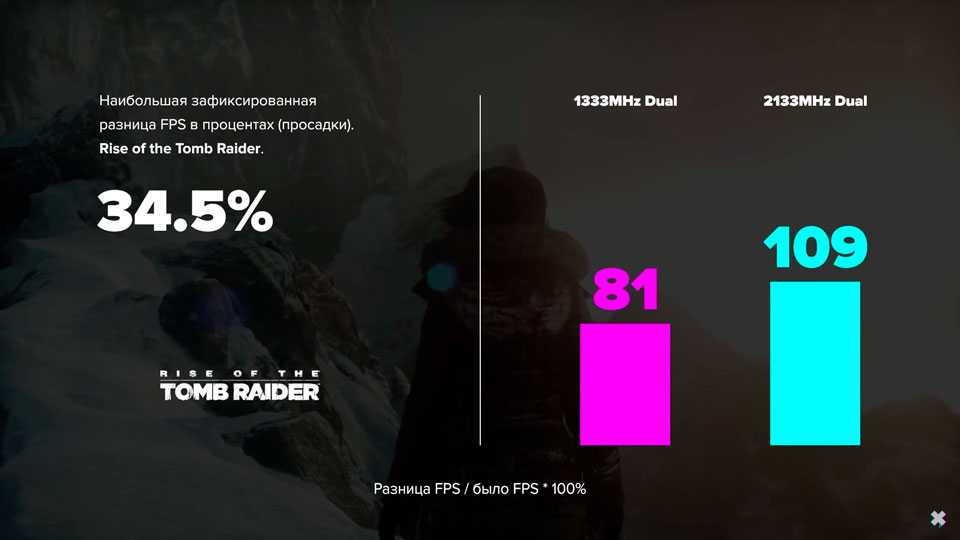

В играх прирост производительности небольшой, зато серьёзно вырастает минимальный FPS и скачки времени кадра становятся менее выраженными, что серьёзно повышает плавность игры в целом.

Многоканальный режим (англ. Multi-channel architecture ) — режим работы оперативной памяти (RAM) и её взаимодействия с материнской платой, процессором и другими компонентами компьютера, при котором может быть увеличена скорость передачи данных между ними за счёт использования сразу нескольких каналов для доступа к объединённому банку памяти (это можно проиллюстрировать на примере ёмкостей, через горлышко одной из которых жидкость будет выливаться дольше, чем из двух других с такими же общим суммарным объёмом и горлышками, но с большей пропускной способностью — двумя горлышками). Таким образом, система при использовании, например, двух модулей памяти в двухканальном режиме может работать быстрее, чем при использовании одного модуля, равного их суммарному объёму.

Двухканальный режим — режим параллельной работы двух каналов памяти. Наиболее популярный режим для бытовых настольных компьютеров и для ряда ноутбуков. Позволяет увеличить пропускную способность до 2 раз по сравнению с одноканальным режимом.

Не следует путать термин Двухканальный режим с двойной скоростью передачи данных (DDR), в котором обмен данными происходит дважды во время одного тика DRAM. Эти две технологии являются независимыми друг от друга.

Трёхканальный режим — режим работы оперативной памяти компьютера (RAM), при котором осуществляется параллельная работа трёх каналов памяти. То есть параллельно работают 3 модуля или три пары модулей. Теоретически дает прирост пропускной способности в размере около 3 раз по сравнению с одноканальным режимом (1,5 по сравнению с более популярным двухканальным).

Четырёхканальный режим — режим работы оперативной памяти компьютера (RAM), при котором осуществляется параллельная работа четырех каналов памяти. То есть параллельно работают 4 модуля или четыре пары модулей. Теоретически дает прирост пропускной способности в размере около 4 раз по сравнению с одноканальным режимом (двух раз по сравнению с двухканальным). Поддерживается на платформах LGA 2011, LGA 2011v3, TR4, SP3.

как включить двухканальный режим памяти?

4 года назад

народ, помогите… у меня две планки оперативки Корсар по 4 гига из комплекта 8 гигов. включены в 1,3 слоты на материнке, которая поддерживает частоту памяти DDR3 1333 МГц. казалось бы всё ОК. нет. двухканального режима, как я понимаю, нет. пишет AIDA: тип шины — Dual DDR3 SDRAM, ширина 128 бит.

реальная частота 667 МГЦ (DDR) (!!!!)/ эффективная частота — 1333 Мгц, пропускная сп. — 21333 Мб/с. ЧТО ДЕЛАТЬ???? неа…. 1010 или 0101. по ходу так. надо ли ещё что то включать? эта частота 667 МГц реально лажа? чё гружу… если б знал, не спрашивал.. почему 667 МГц??? наверно надо 1333, т.к.

память тоже на 1333????

ASRock Z68 Po3 Ge3QuadCoe Itel Coe i5-2500K, 3400 MHz (34 x 100)

Оборудование: как включить двухканальный режим памяти?

184080421642107177

Ответы (4)

Для включения режима Dual Channel (режим с чередованием) следует выполнить необходимые условия:u2013 на каждом канале памяти устанавливается одинаковая конфигурация модулей DIMM;u2013 память вставляется в симметричные разъемы каналов (Slot 0 или Slot 1) .

Аналогичным образом устанавливаются три модуля памяти u2013 суммарные объемы памяти в каждом канале равны между собой (память в канале A равна по объему в канале B):Двойной канал с тремя модулямиИ для четырех модулей выполняется то же самое условие.

Здесь работает как бы два параллельных дуальных режима:TRIPLE CHANELL MODETriple Mode (трехканальный режим) u2013 в каждом из трех каналов DIMM устанавливается одинаковый объем оперативной памяти. Модули подбираются по скорости и объему.

При шести или трех соккетах установка также проста как и при двуканальном режиме. При установленных четырех разъемов памяти, три из которых могут работать в Triple Mode, память следует устанавливать именно в эти разъемы.

FLEX MODEFlex Mode (гибкий режим) u2013 позволяет увеличить производительность оперативной памяти, при установке двух модулей различного объема, но одинаковых по частоте работы. Как и в двухканальном режиме платы памяти устанавливаются в одноименные разъемы разных каналов. Например, если имеются две планки памяти объемом 512Mb и 1Gb, то одну из них следует установить в слот 0 канала A, а вторую u2013 в слот 0 канала B: Flex Mode

В этом случае модуль 512Мб будет работать в дуальном режиме с объемом памяти 512Mb второго модуля, а оставшиеся 512Мб от 1 гигабайтного модуля будут работать в одноканальном режиме.Вот в принципе и все рекомендации по комбинированию оперативной памяти.

Также в продаже появились материнские платы с поддержкой четырехканального режима работы памяти u2013 это даст вам максимальную производительность компьютера!

Пожаловаться

337488337489337490337491

как включить двухканальный режим памяти? (Оборудование) — вопросы и ответы на все случаи жизни — справочник Оборудование moi-vopros.ru

Особенности

Отличительной особенностью трехканального режима является возможность установить на 50% больше памяти по сравнению с двухканальным режимом. Таким образом, на материнской плате с разведенными двумя слотами на канал возможно задействовать до 48Гб оперативной памяти при использовании модулей емкостью 8Гб. На сегодняшний день трехканальный режим поддерживается процессорами Intel Core i7 серии 9xx, а также некоторыми серверными процессорами, в частности семейством процессоров Intel Xeon для платформы 1366. Для процессоров с интегрированным контроллером памяти увеличение количества процессоров в системе ведет к пропорциональному увеличению максимального объема ОП в системе. Таким образом имеет смысл говорить о максимальном объеме оперативной памяти на процессор.

Трехканальный режим поддерживается, если на всех каналах DIMM установлено одинаковое количество памяти. Технология и скорость устройств на разных каналах могут отличаться друг от друга, однако общий объем памяти для каждого канала должен быть одинаковым. При использовании на разных каналах модулей DIMM с различной скоростью память будет работать на скорости самого медленного модуля.

Прирост производительности от двухканального режима оперативной памяти

Тогда как прирост ПСП составил внушительных 94%:

В современных (и не очень) системах, многие стремятся заставить работать память в двухканальном и трехканальном режимах.

В данной статьей мы рассмотрим как реализуются эти режимы, и какие преимущества будут получены в результате их реализации.

Принцип работы двухканального и трехканального режима работы памяти заключается в использовании соответственно двух и трёх каналов для объединенного доступа к банку памяти.

В обычном одноканальном режиме для доступа памяти используется один канал и нету того параллелизма, который присутствует в режимах указанных выше.

Для установки памяти в многоканальном режиме (двух или трех) следует соблюдать следующие общие правила:

Необходимо устанавливать модули памяти с одинаковой частотой. Все планки будут работать на частоте наименее медленного модуля памяти.
Желательно устанавливать модули одинакового объема памяти.
Требуется подбирать планки от одного производителя.
Желательно, чтобы у планок памяти были одинаковые тайминги;

Хотелось бы отметить, что, на данный момент, вышеуказанные пункты не являются обязательным условием работы памяти в двухканальном или трехканальном режиме. Но для полной уверенности и снижения процента каких-либо сбоев – лучше их соблюдать.

Гораздо более важным является правильная установка модулей памяти непосредственно в разъёмы на материнской плате .

Конструкционные особенности материнских плат

h2<dp>1,0,0,0,0—>

Обычно, на материнских платах встречается 2, 4 или 8 слотов под оперативную память. В первом случае это, скорее всего, бюджетные решения, с максимально урезанными возможностями (не рекомендую связываться), во втором-средние и топовые, и в последнем-самые дорогие и иногда серверные.

p, blockquote<dp>5,0,0,0,0—>

Для работы ОЗУ в двухканальном режиме, следует установить две (или сколько там их у вас) планки в правильные слоты, иначе опция попросту не активируется. Естественно, необходимо чтобы материнка поддерживала такую опцию, в чем следует убедиться еще перед ее покупкой.

p, blockquote<dp>6,0,0,0,0—>

Активация подразумевает использование четного количества модулей памяти (двух, четырех или восьми), желательно не сильно отличающихся по объему, таймингам, частоте и прочим характеристикам.

p, blockquote<dp>7,1,0,0,0—>

При соблюдении этих условий, в двухканальном режиме будут работать планки, установленные в парные слоты под ОЗУ. Обычно они маркируются одним цветом, а другие два парных, соответственно другим (чаще всего это синий и черный). Однако это не всегда так.

p, blockquote<dp>8,0,0,0,0—>

В этом случае следует смотреть на обозначение на самой материнке. Схематически это выглядит так

p, blockquote<dp>9,0,0,0,0—>

Канал А DIMM 0 – планка из первой пары;
Канал А DIMM 1 – планка из второй пары;
Канал В DIMM 0 – планка из первой пары;
Канал В DIMM 1 – планка из второй пары.

Если у вас только две планки, соответственно, слоты под вторую пару оставляем пустыми. Грубо говоря, планки следует установить через одну – в большинстве случаев это будет корректное положение. Это же касается четырех модулей памяти, которые вы собираетесь поставить на материнку с 8 слотами.

p, blockquote<dp>10,0,0,0,0—>

p, blockquote<dp>11,0,0,1,0—>

Также на эту тему советую почитать, можно ли ставить оперативную память с разной частотой и про ее влияние на производительность в видеоиграх.
