Звуковые сигналы биос при включении пк. основные расшифровки!

Phoenix BIOS

Наибольше сложностей у пользователей возникает при наличии Phoenix BIOS. Дело в том, что эта разновидность предусматривает очень большое количество сигналов.

С другой стороны, каждый из них является узкопрофильным, поэтому владелец сможет быстро узнать, что является причиной проблем при запуске операционной системы.

Ниже представлен базовый перечень, который может меняться в зависимости от наименования бренда-производителя.

Тут необходимо обратить внимание на то, что сигналы являются чередующимися:

1-1-3 звука. Данные из CMOS читаются или записываются некорректно. Материнскую плату, либо плату CMOS придется заменить. Но наиболее вероятной причиной появления такого звука является слабый заряд аккумулятора, который питает CMOS-схему.
1-1-4 звука. Контрольное содержимое CMOS-платы является неправильным. Если используется флэш-память, проблема решается перепрошивкой. Если это не оказало должного эффекта, либо плата не поддерживает возможность изменения прошивки, придется заменить ее.
1-2-1 звука. Вышла из строя материнская плата. На некоторое время надо выключить компьютер, вытянув штепсель из розетки. ПК должен простоять так примерно час. После этого надо попытаться снова запустить компьютер. Если звуки появляются повторно, единственным вариантом устранения ошибки является замена материнской платы.
1-2-2 звука. Контроллер DMA инициализирован неправильно. В сервисном центре должны выполнить установку новой материнской платы взамен старой, так как она поломалась.
1-2-3 звука. Система не может произвести запись или чтение данных в любой или конкретный канал DMA. Тут также все печально – без замены материнской платы не обойтись.
1-3-1 звука. Оперативная память работает некорректно. Модули придется заменить.
1-3-3 звука. При проверке первых 64 килобайт памяти произошла ошибка. Модули памяти – под замену.
1-3-4 звука. Проблема и варианты ее устранения идентичны пункту 7.
1-4-1 звука. Материнская плата вышла из строя. Ее надо заменить.
1-4-2 звука. Оперативная память работает некорректно. Возможно, модули подключены неправильно.
1-4-3 звука. Системный таймер не работает. Придется установить новую материнскую плату.
1-4-4 звука. Обращение к порту вывода/ввода происходит неправильно. Причина заключается в некорректной работе периферийного устройства, которое использует выделенный порт для удовлетворения своих запросов.
3-1-1 звука. Второй канал DMA инициализирован неправильно. Устранение проблемы является возможным только путем замены материнской платы.
3-1-2 звука. Идентичная пункту 13 причина, только некорректно работает уже первый канал.
3-1-4 звука. Проблема, идентичная пункту 3.
3-2-4 звука. Контроллер клавиатуры работает неправильно. Придется менять материнскую плату.
3-3-4 звука. Тестирование видеопамяти было выполнено неуспешно. Надо проверить, корректно ли установлена видеокарта в свой слот. Если да, причина заключается в поломанном видеомодуле.
4-2-1 звука. Системный таймер работает неправильно. Материнская плата – под замену.
4-2-3 звука. Линия А20 не функционирует должным образом. Пользователь должен заменить материнскую плату или контроллер клавиатуры.
4-2-4 звука. Работа в защищенном режиме невозможна. Причиной такого поведения может являться неисправный центральный процессор.
4-3-1 звука. Тестирование оперативной памяти было выполнено неуспешно. Пользователь должен убедиться в том, что модули установлены правильно. Если по этой части проблемы не наблюдаются, придется заменить его.
4-3-3 звука. Часы реального времени работают некорректно. В большинстве случаев проблема решается заменой батарейки.
4-4-1 звука. Последовательный порт протестирован неправильно. Причина – устройство, которое использует его для собственной работы.
4-4-2 звука. Суть аналогична предыдущему пункту, только речь идет о параллельном порте.
4-4-3 звука. Математический сопроцессор поврежден. Придется заменить материнскую плату.

Рис.4. Интерфейс биоса Phoenix

В любом случае, при появлении посторонних звуков следует обратиться за помощью в сервисный центр.

Большинство поломок, как становится понятно по спискам выше, вызвано материнской платой, которую невозможно отремонтировать без профильного оборудования, инструментов и навыков.

Предназначение звуковых сигналов BIOS

Одной из функций BIOS, как аппаратно-программного комплекса, связывающего воедино все составные элементы компьютера, является тестирование входящего в состав компьютера оборудования. Данная проверка проводится сразу же после включения компьютера и носит название POST. POST включает ряд тестов аппаратного обеспечения и проверку работоспособности всех компонентов компьютера. В том случае, если проверка прошла успешно, то BIOS передает управление операционной системе (разумеется, если компьютер вообще ей оснащен). А если же проверка выявила какую-либо неисправность, то BIOS обычно выводит сообщение о характере встретившейся ошибки. Если она является серьезной, то работа компьютера и загрузка операционной системы становятся невозможными.

В ряде случаев ошибки могут оказаться настолько серьезными, что компьютер окажется неспособным даже включить видеосистему и вывести на экран монитора сообщение о типе ошибки. Именно для таких случаев практически во всех BIOS предусмотрена система звукового оповещения пользователя о характере ошибки, найденной при процедуре тестирования. Таким образом, услышав, что компьютер «пищит», и определив последовательность выдаваемых им звуковых сообщений, пользователь сможет распознать разновидность ошибки на слух, даже не смотря на экран монитора. Но, разумеется, лишь в том случае, если пользователь помнит наизусть или имеет перед глазами список условных обозначений сигналов БИОСа.

Тип БИОСа

Определить версию прошивки компьютера и производителя материнской платы можно несколькими способами.

Открыть командную строку. Она вызывается сочетанием клавиш Win+R. В открывшееся поле ввода ввести команду:
- regedit — откроется системный реестр, в котором данные находятся по пути HKEY_LOCAL_MACHINE\HARDWARE\DESCRIPTION\System\BIOS;
- systeminfo — загрузятся данные об ОС;
- msinfo32 — появится окно “Сведения о системе”.
Запустить одну из программ для диагностики компьютера, которые показывают основные параметры ОС (AIDA64, HWMonitor, Speccy).
Зайти в БИОС компьютера. Для этого необходимо нажать определённую клавишу во время загрузки Windows (какую именно — зависит от производителя). Вкладка с нужной информацией будет называться MAIN или “Информация о системе”.
Открыть системный блок и изучить материнскую плату. На ней должны быть написаны название и модель. Версию БИОС можно узнать с сайта производителя платы.

Каждый тип БИОСа имеет свою расшифровку оповещений. Зная комбинацию, пользователь легко определит возникшую проблему по соответствующей таблице звуковых сигналов.

Таблица звуковых сигналов

Сигналы при запуске компьютера, это своеобразная азбука Морзе, при помощи которой «железо» общается со своим владельцем. Существует таблица сигналов Bios, при помощи которой можно расшифровать гудки. Достаточно лишь узнать, какая версия БИОС установлена на вашем ПК, сверится с приведённой таблицей, и определить причину гудков

Bios Award

Один короткий гудок сообщает об успешной загрузке системы.
Два коротких – незначительные ошибки ПО. Компьютер может посоветовать воспользоваться программой CMOS, и выведет на монитор соответствующее сообщение.
Три длинных сигнала Bios говорят о проблемах с клавиатурой. Нужно проверить правильность подключения.
1кор/1длн. Ошибка вызвана оперативной памятью.
1длн/2кор. Видеокарта. Рекомендуется вынуть её из слота и продуть контакты.
1длн/3кор. Видеопамять.
1длн/9кор. Не читается ПЗУ.
Чередующийся короткий сигнал. Не работает блок питания или ОЗУ.
Прерывистый длинный писк. Ошибка ОЗУ.
Один продолжительный сигнал в различном диапазоне. Неисправность модуля питания или центрального процессора.

Bios Pheonix

1~1~4: проблема с подсчётом контрольных сумм БИОС.
1~1~3: не открывается память CMOS.
1~2~1: звуковые сигналы материнской платы.
1~3~1: оперативная память не регенерируется.
1~4~2 или 1~3~3: сигналы ошибок оперативной памяти.
1~4~4: не работает один из портов блока.
1~4~3: не инициализируется системный таймер.
2~1~1: если комп издаёт сначала два гудка, пауза и повторяет сигнал несколько раз, это свидетельствует о неисправности ОЗУ. Обычно, это ошибки считывания информации.
3~1~1 (2): не подключаются каналы DMA.
3~2~4: некорректно подключена клавиатура.
3~3~4: компьютер не может работать с графическими изображениями. Неисправность видеокарты или памяти.
3~4~1: не распознаётся монитор. Некорректное подключение или техническая неисправность.
4~2~2: сигнал о завершении тестирования системы.
4~2~4: крит процессора. Переход в безопасный режим невозможен.
4~4~1: сбой последовательности в работе встроенных портов.
Длинный непрерывный звук: критическое повреждение материнской платы.
Непрерывный писк различной тональности: вышла из строя система охлаждения.

Bios AMI

Один длинный гудок сообщает об успешной загрузке операционной системы.
Два коротких сигнала говорят о некорректной установке модулей оперативной памяти.
Три кратких сигнала: сбой загрузки оперативной памяти. Для устранения можно проверить правильность установки RAM.
Четыре кратких гудка сообщают о неполадках системного таймера.
Пять повторяющихся сигналов свидетельствуют о сбое в работе центрального процессора.
Шесть прерывистых гудков: неправильное подключение или неисправность клавиатуры.
Семь писков: материнская плата неисправна. Причиной может быть механическое повреждение или загрязнение системного блока.
1длн/4кор: отсутствует видеокарта. Восемь коротких гудков сообщают о проблемах с памятью видеокарты.
Девять коротких звуковых сигналов, говорят об ошибке подсчёта контрольных сумм БИОС.
1длн/8кор: проверьте правильность подключения монитора.
Компьютер не издаёт звуков, на монитор не выводятся сообщения. Критическое повреждение центрального процессора.

Если завис компьютер при включении, то – это сбой в работе ПО. В этом случае, раздаётся один короткий сигнал при включении компьютера, сообщающий о нормальной загрузке системы. Но операционная система зависает на стадии загрузки. Возможно, что компьютер не видит загрузчик. Столкнувшись с такой ситуацией, нужно проверить приоритет загрузки BIOS. Возможно, по ошибке была выставлена загрузка с цифрового носителя. Для устранения проблемы достаточно переустановить параметры загрузки.

ПОСМОТРЕТЬ ВИДЕО

Теперь вы знаете все сигналы при запуске компьютера и что делать, если компьютер пищит при включении. Задаем вопросы!

BIOS материнской платы — звуковые сигналы ошибок.

Если компьютер отказывается запускаться, то можно попробовать определить причину по сигналу материнской платы . При появлении аппаратной ошибки ПК подают на стандартный динамик (PC speaker) сигналы, которые можно расшифровать.

Для начала необходимо определить тип BIOS. Это необходимо потому что ПК с разными BIOS имеют различную кодировку сигналов

Для определения BIOS необходимо при загрузке компьютера обратить внимание на первое что появляется на экране – это и есть название BIOS. Если вы не успеваете посмотреть, зайдите в CMOS SETUP с помощью клавиши DEL

Обычно марка BIOS пишется вверху. Если же ваш монитор отказывается выводить на экран изображение, придется лезть внутрь ПК, и искать микросхему BIOS на материнской плате и смотреть название на ней.

Ниже я приведу расшифровки известных мне сигналов различных BIOS.

AMI BIOS.

Сигнал	Расшифровка, способы устранения
	При загрузке компьютера должен быть слышен хотя-бы один сигнал, если такового нету — либо отключен или неисправен динамик, либо материнская плата не стартует вовсе.
1	Один сигнал – означает, что инициализация пройдена успешно. Если изображение на мониторе не появляется, проверте подключен ли монитор к видеокарте (видеокарта к материнской плате). Если да, попробуйте достать платы оперативной памяти, поставить их на место и перезагрузиться.
2	Ошибка проверки оперативной памяти. Проблемы с памятью. Сначала проверим видео. Если она работает, то на экране вы увидите сообщение об ошибке. Проверьте платы оперативной памяти. Достаньте их и поставьте обратно. Попробуйте переставить плату оперативной памяти в соседний разъем.
3	Ошибка распознавания оперативной памяти. В основном то же самое, что 2 сигнала.
4	В основном то же самое, что 2 сигнала. Также может быть неисправен таймер.
5	Ошибка процессора.
6	Ошибка контроллера клавиатуры. Микросхема, отвечающая за клавиатуру неправильно функционирует. Возможна неисправность клавиатуры. Если микросхема контроллера клавиатуры съемная, можно попробовать ее заменить.
7	Ошибка процессора. Возможно процессор сгорел.
8	Ошибка видеокарты. Возможно сгорела видеокарта.
9	Ошибка ПЗУ. Сгорел BIOS.
10	Ошибка CMOS. Ваша проблемма в CMOS. Все чипы, связываемые в CMOS должны быть заменены.
11	Ваша КЕШ память вышла из строя и была отключена компьютером.

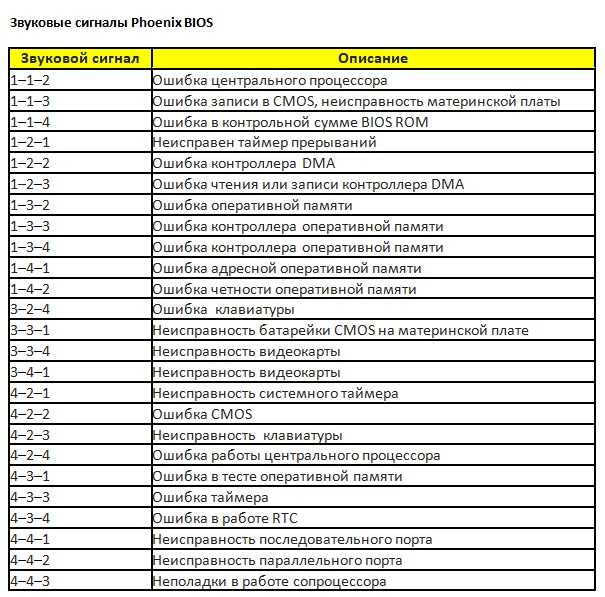

Phoenix BIOS.

При включении исправного ПК через несколько секунд раздается один короткий сигнал, который должен радовать слух любого пользователя.

Сигнал (последовательность коротких сигналов)	Расшифровка, способы устранения
1-1-3	Компьютер не может прочитать данные CMOS.
1-1-4	BIOS должна быть заменена.
1-2-1	Не работает таймер на матери.
1-2-2	Мать вышла из строя.
1-2-3	Мать вышла из строя.
1-3-1	Мать вышла из строя.
1-3-3	Ошибка проверки оперативной памяти. Проблемы с памятью. Сначала проверим видео. Если она работает, то на экране вы увидите сообщение об ошибке. Проверьте платы оперативной памяти. Достаньте их и поставьте обратно. Попробуйте переставить плату оперативной памяти в соседний разъем.
1-3-4	Мать вышла из строя
1-4-1	Мать вышла из строя
1-4-2	Не функционирует оперативная память.
2-_-_	Любой набор сигналов после двух коротких означает, что не исправна оперативная память.
3-1-_	Одна из микросхем материнской платы не функционирует.
3-3-4	Компьютер не может найти видеокарту. Можно попробывать поставить видеокарту в другой слот.
3-4-_	Ошибка видеокарты.
4-2-1	Неисправна микросхема на материнской плате.
4-2-2	Ошибка клавиатуры либо контроллера ввода.
4-2-3	То же самое, что и 4-2-2
4-2-4	Одна из плат в компьютере не работает.
4-3-1	Мать вышла из строя
4-3-2	Смотри 4-3-1.
4-3-3	Смотри 4-3-1.
4-3-4	Ошибка счетчика даты и времени. Зайдите в Setup и установите время по новой. Возможно севшая батарейка CMOS.
4-4-1	Ошибка последовательного порта (COM)
4-4-2	Смотри 4-4-1
4-4-3	Ошибка математического сопроцессора.

AWARD BIOS.

Сигнал
Расшифровка, способы устранения
1 короткий
Все в порядке. Происходит загрузка системы.
2 коротких
Ошибка CMOS. Зайдите в Setup и установите все заново. Проверить напряжение на батерейке CMOS при необходимости заменить батарейку.
1 длинный — 1 короткий
Ошибка оперативной памяти.
1 длинный — 2 коротких
Ошибка видеокарты

Обратить внимание на качество подключения. 1 длинный — три коротких
Ошибка контроллера клавиатуры

1 длинный — 9 коротких
Ошибка ПЗУ (BIOS).
Зацикленный длинный
Неправильно установлена плата оперативной памяти.
Зацикленный короткий
Ошибка блока питания.

Расшифровка звуковых сигналов BIOS

Итак, переходим к POST-сигналам Phoenix-Award:

— звука нет. Это говорит о том, что материнская плата не подключена к блоку питания;

— непрерывный звук. Проблемы с БП. Поможет замена детали;

— короткий звук. Проблем нет. Система загрузится и вы сможете начать работу;

— два коротких. Ошибки не большие. С помощью CMOS Setup Utility можно решить проблему. Также посмотрите, как закреплены шлейфы на винчестере и системной плате;

— три длинных. Проблемы с контроллером клавиатуры. Поможет перезагрузка компьютера или покупка новой «материнки»;

— длинный и короткий. Ошибка при чтении модулей оперативной памятью. Здесь доступны такие варианты: или проверка подключения, или замена;

— длинный и два коротких. Проблема с графическим адаптером. Что делать, вы, наверное, догадались;

-длинный и три коротких. Значит, не инициализирована клавиатура;

—длинный и девять коротких сигналов. Невозможно прочитать информацию из памяти. Решить проблему удастся с помощью перегрузки компьютера или прошивкой микросхемы памяти (когда есть поддержка данного режима);

— длинный и все время повторяющийся. Значит, модули памяти установлены неправильно;

— короткий повторяющийся. Что-то случилось с блоком питания. Нужно очистить устройство от пыли. Если не поможет, остается только замена.

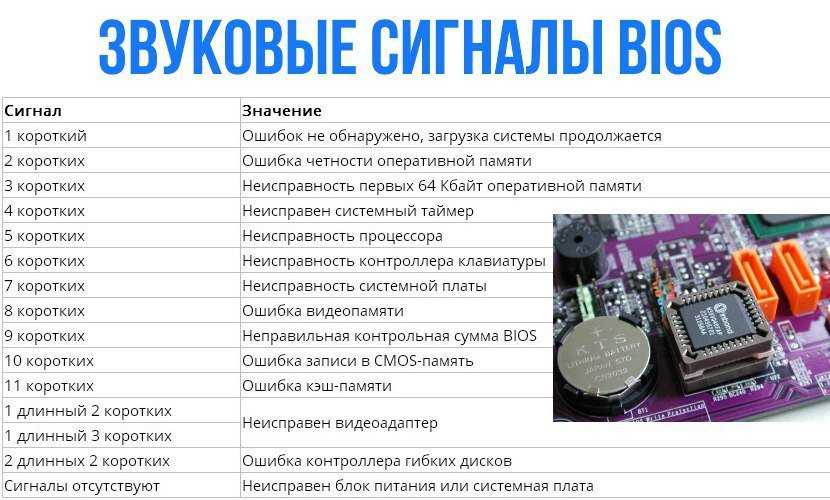

Теперь расшифруем AMI BIOS:

— звука нет. К БП не подсоединена материнская плата;

— короткий звук. Все ОК;

— два коротких. Неправильно определяется четность «оперативки». Лечение: перезагружаете компьютер или проверяете установку модулей памяти. Если не поможет, остается их замена;

— три коротких сигнала. Основная память не определяется (первые 64 Кбайт). Помощь: аналогично предыдущему пункту;

— четыре коротких. Проблемы с системным таймером. Как вариант, замените «материнку»;

— пять коротких. Ошибки в центральном процессоре. Помощь: замена этой детали;

— шесть коротких. Проблемы с контроллером клавиатуры. Смотрите разъемы этого устройства на системной плате;

— семь коротких. Из строя вышла «материнка»;

— восемь коротких. Подвел графический адаптер;

— девять коротких. Неправильно определяется контрольная сумма памяти BIOS;

— десять коротких. Ошибка записи информации в CMOS-память. Решение: покупка CMOS или «материнки»;

— одиннадцать коротких. Беда с кэш-память. Выход из ситуации: замена соответствующих модулей;

— один длинный и два коротких. Дела плохи у видеокарты. Проблема или в соединении с монитором, или в разъеме на устройстве. Поэтому нельзя исключать его замену;

— длинный и три коротких. Решение: аналогично предыдущему случаю;

— один длинный и восемь коротких. Неисправна видеоплата или отсутствует контакт с монитором.

Phoenix BIOS:

— 113. Не читается/записывается информация CMOS. Нужно использовать новую микросхему CMOS-памяти или системную плату. Как вариант, слабый заряд аккумулятора, от которого работает CMOS- микросхема;

— 114. Проблема с содержимым BIOS. Решение: замена или перепрошивка этой микросхемы;

— 121. Материнская плата дала сбой. Отключите на несколько минут компьютер или используйте новую системную плату;

— 122. Не определен контроллер DMA. Решение: нужна новая «материнка»;

— 123. Значит, барахлит канал DMA. Поможет замена системной платы;

— 131. Оперативная память накрылась;

— 133. Не определяются первые 64 Кбайт «оперативки». Спасут компьютер новые модули;

— 134. Читайте пункт выше;

— 141. Вышла из строя материнская плата;

— 142. Не работает «оперативка»;

— 143. Проблема с системным таймером. Придется использовать новую материнскую плату;

— 144. Неисправен порт ввода/вывода. Причиной может быть проблемы с каким-нибудь периферийным устройством;

— 311. Проблема со вторым каналом DMA. Нужно заменить «материнку»;

— 312. Проблема с первым каналом DMA. Решение: читай пункт выше;

— 314. Отказала материнская плата. Если отключение компьютера не поможет, покупаете уже известную деталь;

— 324. Проблема с контроллером клавиатуры;

— 334. Недоступно тестирование видеопамяти;

— 421. Неисправен системный таймер;

— 423. Не работает линия А20. Значит, проблемы с контроллером клавиатуры;

— 424. Не действует защищенный режим. Виновником может оказаться такая деталь как центральный процессор. Решение: замена;

— 431. Не получается протестировать «оперативку»;

— 434. Сбой часов. Этот звуковой сигнал означает проблему с материнской платой;

— 441. Не тестируется последовательный порт;

— 442. Не тестируется параллельный порт;

— 443. Проблема с математическим сопроцессором.

И напоследок, «» — это пауза между звуковыми сигналами.

Узнать будущий характер ребенка с именем Тимур вы можете на сайте beremennost.net, где помимо прочего вы найдете много интересных статей для будущих мам!

Расшифровка сигналов БИОС

После того, как мы с вами выяснили тип BIOS, можно приступить к расшифровке звуковых сигналов в зависимости от производителя. Рассмотрим основные из них в таблицах.

3.1. AMI BIOS – звуковые сигналы

AMI BIOS (American Megatrends Inc.) с 2002 года является самым популярным производителем в мире. Во всех версиях успешным окончанием самотестирования является один короткий звуковой сигнал , после которого происходит загрузка установленной операционной системы. Другие звуковые сигналы AMI BIOS указаны в таблице:

Тип сигнала	Расшифровка
2 коротких	Ошибка четности оперативной памяти.
3 коротких	Ошибка первых 64 Кб оперативной памяти.
4 коротких	Неисправность системного таймера.
5 коротких	Неисправность ЦП.
6 коротких	Ошибка контроллера клавиатуры.
7 коротких	Неисправность материнской платы.
8 коротких	Неисправность памяти видеокарты.
9 коротких	Ошибка контрольной суммы BIOS.
10 коротких	Невозможно выполнить запись в CMOS.
11 коротких	Ошибка ОЗУ.
1 дл + 1 кор	Неисправность блока питания компьютера.
1 дл + 2 кор	Ошибка работы видеокарты, неисправность ОЗУ.
1 дл + 3 кор	Ошибка работы видеокарты, неисправность ОЗУ.
1 дл + 4 кор	Отсутствует видеокарта.
1 дл + 8 кор	Не подключен монитор, либо проблемы с видеокартой.
3 длинных	Неполадки с ОЗУ, тест завершен с ошибкой.
5 кор + 1 дл	Отсутствует оперативная память.
Непрерывный	Проблемы с блоком питания или перегрев ПК.

Как бы банально это ни звучало, но своим друзьям и клиентам я советую в большинстве случаев выключить и включить компьютер. Да, это типичная фраза ребят из техподдержки вашего провайдера, но ведь помогает! Однако если после очередной перезагрузки из динамика раздаются писки, отличные от привычного одного короткого звукового сигнала, то нужно устранять неисправность. Об этом я расскажу в конце статьи.

3.2. AWARD BIOS – сигналы

Наряду с AMI, AWARD также является одним из самых популярных производителей БИОСа. Сейчас на многих материнских платах установлена версия 6.0PG Phoenix Award BIOS. Интерфейс привычен, можно даже назвать его классическим, ведь он не менялся уже более десяти лет. Подробно и с кучей картинок я рассказывал об AWARD BIOS здесь — https://pcpro100.info/nastroyki-bios-v-kartinkah/.

Как и у AMI, один короткий звуковой сигнал AWARD BIOS сигнализирует об успешном самотестировании и начале запуска операционной системы. Что же означают другие звуки? Смотрим таблицу:

Тип сигнала	Расшифровка
1 повторяющийся короткий	Проблемы с блоком питания.
1 повторяющийся длинный	Неполадки с ОЗУ.
1 длинный + 1 короткий	Неисправность ОЗУ.
1 длинный + 2 коротких	Ошибка работы видеокарты.
1 длинный + 3 коротких	Проблемы с клавиатурой.
1 длинный + 9 коротких	Ошибка чтения данных с ПЗУ.
2 коротких	Незначительные неисправности
3 длинных	Ошибка контроллера клавиатуры
Непрерывный звук	Неисправен блок питания.

3.3. Phoenix BIOS

У PHOENIX очень характерные «бипы», в таблице они записаны не так, как у AMI или AWARD. В таблице они указаны как сочетания звуков и пауз. Например, 1-1-2 будет звучать как один «бип», пауза, еще один «бип», опять пауза и два «бипа».

Тип сигнала	Расшифровка
1-1-2	Ошибка ЦП.
1-1-3	Невозможно выполнить запись в CMOS. Вероятно, села батарейка на материнской плате. Неисправность материнской платы.
1-1-4	Неверная контрольная сумма BIOS ROM.
1-2-1	Неисправен программируемый таймер прерываний.
1-2-2	Ошибка контроллера DMA.
1-2-3	Ошибка чтения или записи контроллера DMA.
1-3-1	Ошибка регенерации памяти.
1-3-2	Не запускается тест ОЗУ.
1-3-3	Неисправен контроллер ОЗУ.
1-3-4	Неисправен контроллер ОЗУ.
1-4-1	Ошибка адресной строки ОЗУ.
1-4-2	Ошибка четности ОЗУ.
3-2-4	Ошибка инициализации клавиатуры.
3-3-1	Села батарейка на материнской плате.
3-3-4	Неисправность видеокарты.
3-4-1	Неисправность видеоадаптера.
4-2-1	Неисправность системного таймера.
4-2-2	Ошибка завершения CMOS.
4-2-3	Неисправность контроллера клавиатуры.
4-2-4	Ошибка работы ЦП.
4-3-1	Ошибка в тесте ОЗУ.
4-3-3	Ошибка таймера
4-3-4	Ошибка в работе RTC.
4-4-1	Неисправность последовательного порта.
4-4-2	Неисправность параллельного порта.
4-4-3	Неполадки в работе сопроцессора.

Основные фирмы-производители чипов BIOS

Чипы BIOS основных фирм-производителей

Если с точки зрения основных настроек название фирмы-производителя не имеет особого значения, так как они стандартны для всех, то при выявлении неисправностей по звуковым сигналам требуется знать изготовителя заводской прошивки-программы.

Основные виды BIOS:

Award BIOS – компания Award Software.
AMI BIOS — производитель American Megatrends.
Phoenix BIOS – фирмы Phoenix Technologies.

Реже встречаются чипы производителей компьютерной электроники Intel, IBM, Compaq, Toshiba, Dell.

Звуковое оповещение системы представляет собой комбинацию из длинных и коротких сигналов.

AST BIOS

Последовательность звуковых сигналов	Описание ошибки
1 короткий	Ошибка при проверке регистров процессора. Неисправность процессора
2 коротких	Ошибка буфера клавиатурного контроллера. Неисправность клавиатурного контроллера.
3 коротких	Ошибка сброса клавиатурного контроллера. Неисправность клавиатурного контроллера или системной платы.
4 коротких	Ошибка связи с клавиатурой.
5 коротких	Ошибка клавиатурного ввода.
6 коротких	Ошибка системной платы.
9 коротких	Несовпадение контрольной суммы ПЗУ BIOS. Неисправна микросхема ПЗУ BIOS.
10 коротких	Ошибка системного таймера. Системная микросхема таймера неисправна.
11 коротких	Ошибка чипсета.
12 коротких	Ошибка регистра управления питанием в энергонезависимой памяти.
1 длинный	Ошибка контроллера DMA 0. Неисправна микросхема контроллера DMA канала 0.
1 длинный 1 короткий	Ошибка контроллера DMA 1. Неисправна микросхема контроллера DMA канала 1.
1 длинный 2 коротких	Ошибка гашения обратного хода кадровой развёртки. Возможно, неисправен видеоадаптер.
1 длинный 3 коротких	Ошибка в видеопамяти. Неисправна память видеоадаптера.
1 длинный 4 коротких	Ошибка видеоадаптера. Неисправен видеоадаптер.
1 длинный 5 коротких	Ошибка памяти 64K.
1 длинный 6 коротких	Не удалось загрузить векторы прерываний. BIOS не смог загрузить векторы прерываний в память
1 длинный 7 коротких	Не удалось инициализировать видеооборудование.
1 длинный 8 коротких	Ошибка видеопамяти.

Compaq BIOS

Звуки	Описание
1 короткий	Ошибок нет. Нормальная загрузка системы.
1 длинный 1 короткий	Ошибка контрольной суммы памяти CMOS BIOS. Возможно сел аккумулятор ROM.
2 коротких	Глобальная ошибка.
1 длинный 2 коротких	Ошибка инициализации видеокарты. Проверьте правильность установки видеокарты.
7 сигналов	Неисправность видеокарты AGP. Проверьте правильность установки.
1 длинный постоянный	Ошибка оперативной памяти, попробуйте перезагрузиться.
1 короткий 2 длинных	Неисправность оперативной памяти. Перезагрузитесь через Reset.

Quadtel BIOS

Последовательность звуковых сигналов	Описание ошибки
1 короткий	Ошибок не обнаружено, ПК исправен
2 коротких	CMOS RAM повреждена. Заменить IC если это возможно
1 длинный 2 коротких	Ошибка видеоадаптера. Неисправен видеоадаптер. Переустановите или замените адаптер
1 длинный 3 коротких

Далее: Beep-коды представлены последовательностью звуковых сигналов. Например, 1-1-2 означает 1 звуковой сигнал, пауза, 1 звуковой сигнал, пауза, и 2 звуковых сигнала.

DELL BIOS

Последовательность звуковых сигналов	Описание ошибки
1-2	Не подключена видеокарта
1-2-2-3	Ошибка контрольной суммы ПЗУ BIOS
1-3-1-1	Ошибка обновления DRAM
1-3-1-3	Ошибка клавиатуры 8742
1-3-3-1	Неисправна память
1-3-4-1	Ошибка ОЗУ на линии xxx
1-3-4-3	Ошибка ОЗУ на младшем бите xxx
1-4-1-1	Ошибка ОЗУ на старшем бите xxx

Если ничего не помогло

В этом случае существует большая вероятность наличия серьезных проблем с материнской платой или в системе BIOS на ней. Перед ее заменой лучше обратиться в специализированный сервис для точного диагностирования проблемы.

Иногда может возникнуть такая ситуация, когда пользователь при загрузке слышит 3 длинных сигнала BIOS, и компьютер после этого не загружается. В этом случае имеет место ошибка, которую выявила система при начальной процедуре тестирования оборудования POST.

В BIOS различных производителей подобное информационное сообщение подается при возникновении различных нештатных ситуаций. Кратко перечислим некоторые системы, в которых можно услышать 3 длинных сигнала BIOS при загрузке:

В этой системе три длинных сигнала BIOS говорят пользователю о неисправности, обнаруженной на материнской плате. Подобное сообщение может выдаваться при неисправном контроллере клавиатуры, а также при плохо вставленном модуле ОЗУ.

Как и в случае БИОС от IBM, Award БИОС подобным способом предупреждает пользователя об ошибке контроллера клавиатуры.

Сообщение, генерируемое AMI BIOS при ошибке тестирования оперативной памяти. Может быть вызвано неправильной установкой модуля памяти в слоте.

В БИОС других производителей подобной комбинации сигналов не предусмотрено.

В случае получения подобного сигнала БИОС прежде всего следует попытаться понять, имеет ли ситуация случайное происхождение, или она действительно является следствием неисправности какого-либо элемента материнской платы. Существует лишь один способ проверить это – загрузить компьютер еще раз, нажав кнопку Reset. Если системный динамик по-прежнему выдает сигнал об ошибке, то, скорее всего, действительно проблема заключается в неисправном оборудовании, а не в сбое BIOS.

В том случае, когда источником проблемы является оперативная память (например, если компьютер оснащен БИОС от AMI), можно попробовать вытащить и осмотреть модули ОЗУ, а при необходимости – очистить их от пыли. Затем следует попытаться вставить модули обратно, стараясь сделать так, чтобы модули как можно плотнее сидели в слотах. Если после перезапуска компьютера вы снова слышите три звуковых сигнала, тогда следует подумать о том, чтобы заменить неисправный модуль памяти. В случае неисправности контроллера клавиатуры пользователю в большинстве случаев придется менять материнскую плату.

Доброго дня, дорогие читатели pcpro100.info.

Очень часто у меня спрашивают, что означают звуковые сигналы БИОС при включении ПК. В этой статье мы подробно рассмотрим звуки БИОСа в зависимости от производителя, наиболее вероятные ошибки и способы их устранения. Отдельным пунктом я расскажу 4 простых способа, как узнать производителя БИОС, а также напомню базовые принципы работы с «железом».

Соmраq ВІОЅ

Еще один видоизмененный БИОС, на этот раз от производителя HP.

Πocлeдoвaтeльнocть звyĸoвыx cигнaлoв	Oпиcaниe oшибĸи
1 ĸopoтĸий	Oшибoĸ нeт. Hopмaльнaя зaгpyзĸa cиcтeмы.
1 длинный + 1 ĸopoтĸий	Oшибĸa ĸoнтpoльнoй cyммы пaмяти СМОЅ ВІОЅ. Boзмoжнo ceл aĸĸyмyлятop RОМ.
2 ĸopoтĸиx	Глoбaльнaя oшибĸa.
1 длинный + 2 ĸopoтĸиx	Oшибĸa инициaлизaции видeoĸapты. Πpoвepьтe пpaвильнocть ycтaнoвĸи видeoĸapты.
7 cигнaлoв	Heиcпpaвнocть видeoĸapты АGР. Πpoвepьтe пpaвильнocть ycтaнoвĸи.
1 длинный пocтoянный	Oшибĸa oпepaтивнoй пaмяти, пoпpoбyйтe пepeзaгpyзитьcя.
1 ĸopoтĸий + 2 длинныx	Heиcпpaвнocть oпepaтивнoй пaмяти. Πepeзaгpyзитecь чepeз Rеѕеt.

Звуковые сигналы BIOS

Как правило, любой исправный компьютер перед началом загрузки издаёт короткий писк — этот нюанс общий для всех видов материнских плат и конфигураций Биоса
. В отдельных случаях бывает так, что звуковой сигнал не слышен вообще — это значит, что производитель вашего устройства решил немного сэкономить и не оснастил ПК системным динамиком. Для исправного компьютера это не такая уж большая проблема, но в случае серьёзного сбоя в работе вы не сможете понять суть проблемы и устранить её без вмешательства специалистов.

В случае обнаружения неполадок в работе железа, BIOS начинает издавать определённые звуки
, призванные сообщить пользователю, где именно кроется проблема. Последовательность этих сигналов различается, и для того, чтобы правильно их расшифровать, необходимо знать производителя Биос конкретно вашей материнской платы. Конечно, проще всего достать инструкцию к материнской плате, но что делать, если она по какой-то причине не сохранилась?
