Введение
Устанавливать Asterisk 16 на Centos 8 будем из исходников. Это не для того, чтобы показать олдскул и крутость самостоятельной сборки софта. Это вынужденная мера. Всегда, когда есть возможность установить из пакетов, лучше ей воспользоваться. Либо можно собрать свой пакет и ставить уже из него. Сборка софта из исходников крайняя мера, когда готового пакета просто не существует.
Я устанавливаю версию 16, хотя есть уже 17-я. Именно 16-я версия имеет статус LTS, то есть длительная поддержка. Если вам не нужны новые фичи промежуточных версий, рекомендую всегда ставить lts версии.
Для установки Asterisk 16 на свежую Centos 8 я не нашел репозитория, где бы были собраны все пакеты с зависимостями для быстрой и безпроблемной установки. Так что будем по старинке собирать все руками. Ничего сложного тут нет. Все примерно так же, как и в прошлых версиях. Каких-то новых сложностей или нюансов я не заметил.
Если у вас еще нет готового сервера, то рекомендую мои статьи по установке и настройке Centos.
Для отладки и тестирования работы voip я рекомендую сервис Zadarma. Плюс его в том, что после регистрации вы получите настройки пира для внутренней сети оператора. И внутри этой сети вы можете бесплатно звонить. Например, я одного пира регистрирую на sip клиенте смартфона и с него звоню на второй аккаунт, пир от которого настроен в астериске. Таким образом эмулирую внешний звонок. Удобно отлаживать различные конфигурации звонков, не требуя платного подключения.
Введение
Я буду использовать очень простую проверку. В интернете находится много рецептов по мониторингу asterisk с помощью zabbix. Есть готовые наборы скриптов на питоне, есть шаблоны. Можно настроить мониторинг практически всего, что только пожелаешь.
Мне не хотелось во всем этом разбираться и нагромождать в систему, так как нужно только состояние транков — зарегистрирован или нет. Усложнять чем-то еще свои системы мониторинга не хотелось. Больше никакие данные мне не нужны. Я стараюсь настраивать мониторинг только тех параметров, которые реально необходимы. Это позволяет экономить время и ресурсы сервера.
С помощью простого sh скрипта я буду проверять суммарное количество транков в системе и сравнивать это число с числом зарегистрированных транков. Если разница этих чисел будет отлична от нуля, значит как минимум одна регистрация отвалилась. Нужно на всякий случай проверить сервер и выяснить причину.
После этой проверки можно тем же скриптом и перезапустить регистрации, но я в статье ограничусь только мониторингом состояния. Лично мне перезапуск в данном случае не нужен, так как ситуации бывают редко и я хочу сам проверить, почему регистрации отвалились.
Если у вас еще нет своего сервера для мониторинга, то рекомендую материалы на эту тему. Для тех, кто предпочитает систему CentOS:
- Установка CentOS 8.
- Настройка CentOS 8.
- Установка и настройка zabbix сервера.
То же самое на Debian 10, если предпочитаете его:
- Установка Debian 10.
- Базовая настройка Debian.
- Установка и настройка zabbix на debian.
Если у вас есть вопросы по настройке Asterisk, рекомендую мою очень подробную статью на эту тему. Там разобран на примерах основаной функционал современной ip атс.
Для отладки и тестирования работы voip я рекомендую сервис Zadarma. Плюс его в том, что после регистрации вы получите настройки пира для внутренней сети оператора. И внутри этой сети вы можете бесплатно звонить. Например, я одного пира регистрирую на sip клиенте смартфона и с него звоню на второй аккаунт, пир от которого настроен в астериске. Таким образом эмулирую внешний звонок. Удобно отлаживать различные конфигурации звонков, не требуя платного подключения.
Установка и настройка Freepbx
Скачиваем последнюю версию Freepbx с сайта разработчика.
# cd ~ && wget http://mirror.freepbx.org/modules/packages/freepbx/freepbx-15.0-latest.tgz
Распаковываем исходники.
# tar xvfz freepbx-*.tgz
Переходим в каталог freepbx и запускаем скрипт проверки запуска asterisk.
# cd freepbx && ./start_asterisk start
Если не получили ошибок, то запускаем установку непосредственно FreePBX.
# ./install -n
Если получили ошибку php:
PHP Fatal error: Uncaught Error: Call to a member function connected() on null in /root/freepbx/amp_conf/htdocs/admin/libraries/BMO/Framework.class.php:180
Запустите установку еще раз
# ./install -n
Она должна пройти без ошибок, но freepbx не будет работать корректно, так как не сможет подключиться к asterisk. После повторной установки надо открыть конфиг /etc/asterisk/manager.conf и в конце строки
#include manager_additional.conf #include manager_custom.conf
заменить на
;include manager_additional.conf ;include manager_custom.conf
И убедиться, что указан параметр secret с паролем amp111. Если это не так, отредактируйте строку.
secret = amp111
Если этого параметра вообще нет, то добавить в секцию . После этого надо еще раз запустить установку freepbx, в третий раз. После этого ошибок быть не должно и freepbx будет корректно работать.
Если все прошло без ошибок, то можно проверять работу Freepbx. Но перед этим отключим Firewall, если он у вас работает.
# systemctl stop firewalld && systemctl disable firewalld
Я не хочу в этой статье касаться его настройки. Подробно вопрос настройки firewall я рассмотрел отдельно. Там можно узнать все нюансы. Здесь же я прото скажу, что для начала нам нужно открыть 80-й порт, чтобы мы смогли работать с веб интерфейсом:
iptables -A INPUT -p tcp -m tcp --dport 80 -j ACCEPT
Для полноценной работы астериск, нужно открыть следующие порты:
iptables -A INPUT -p udp -m udp --dport 5060 -j ACCEPT iptables -A INPUT -p udp -m udp --dport 5061 -j ACCEPT iptables -A INPUT -p tcp -m tcp --dport 5060 -j ACCEPT iptables -A INPUT -p tcp -m tcp --dport 5061 -j ACCEPT iptables -A INPUT -p udp -m udp --dport 4569 -j ACCEPT iptables -A INPUT -p tcp -m tcp --dport 5038 -j ACCEPT iptables -A INPUT -p udp -m udp --dport 5038 -j ACCEPT iptables -A INPUT -p udp -m udp --dport 10000:20000 -j ACCEPT
Теперь можно запустить httpd.
# systemctl start httpd
Добавляем его в автозагрузку:
# systemctl enable httpd
На этом установка закончена Freepbx. Можно зайти браузером на страницу с ip адресом сервера. У меня это http://85.143.175.176 Открывается начальная страница freepbx, где нам предлагается создать нового пользователя:
Создаем пользователя и заходим в web интерфейс управления астериском:
Вот и все, дальше можно заниматься настройкой. Раньше следующим разделом шла информация по автозагрузке freepbx, но в данный момент эта информация неактуально. Отдельно автоазгрузку для freepbx настраивать не надо. Она по дефолту автоматически запускается при старте системы.
Настройка Web сервера
Для работы панели FreePBX нужен web сервер с php. Я буду использовать версию php 7.1. Более подробно про настройку web срвера на Centos вы можете прочитать отдельно. Сейчас же коротко пройдем по шагам весь процесс.
Подключаем репозиторий epel, если еще не сделали это ранее.
# yum install epel-release
Подключаем remi репозиторий для centos 7.
# rpm -Uhv http://rpms.remirepo.net/enterprise/remi-release-7.rpm
Ставим пакет yum-utils.
# yum install yum-utils
Активируем репу remi-php71, для этого выполняем команду.
# yum-config-manager --enable remi-php71
Устанавливаем необходимые пакеты для работы сервера voip.
# yum install wget php php-pear php-cgi php-common php-curl php-mbstring php-gd php-mysql php-gettext php-bcmath php-zip php-xml php-imap php-json php-process php-snmp
Далее установим httpd. Он, по идее, должен установиться в качестве зависимости на предыдущем шаге, но на всякий случай проверьте.
# yum install httpd
Теперь нам нужно изменить некоторые параметры httpd — запустить его от пользователя asterisk и включить опцию AllowOverride. Это можно сделать руками в файле /etc/httpd/conf/httpd.conf, либо автоматически с помощью sed.
# sed -i 's/^\(User\|Group\).*/\1 asterisk/' /etc/httpd/conf/httpd.conf # sed -i 's/AllowOverride None/AllowOverride All/' /etc/httpd/conf/httpd.conf
Мы просто выставили следующие параметры:
- User asterisk
- Group asterisk
- AllowOverride All
Httpd запускать пока не надо, так как пользователя asterisk мы еще не создали. Сделаем это после установки asterisk.
Изменим параметр php, который отвечает за максимальный размер загружаемого файла. Дефолтное значение слишком низкое для freepbx. Для этого в /etc/php.ini устанавливаем параметр.
upload_max_filesize = 120M
Сделать это можно либо руками, либо автоматически с помощью sed.
# sed -i 's/\(^upload_max_filesize = \).*/\120M/' /etc/php.ini
С веб сервером закончили. Продолжаем подготовку к установке FreePBX на CentOS.
Подготовка системы
Я рекомендую ознакомиться с моим материалом на тему первоначальной настройки centos 7. Многие вопросы там рассмотрены подробнее, здесь же я не буду на них задерживаться, просто выполню необходимые команды.
Прежде чем мы начнем устанавливать asterisk, нам надо выполнить целый ряд подготовительных действий. Первым делом отключаем selinux. Для этого открываем файл:
# mcedit /etc/sysconfig/selinux
и устанавливаем значение SELINUX=disabled. После этого применяем настройку без перезагрузки сервера:
# setenforce 0
Рекомендация по отключению selinux дается в официальной инструкции по установке freepbx, так как это может привести к нарушению процесса инсталляции.
Дальше обновляем систему и ставим пакеты Development Tools:
# yum update # yum groupinstall core base "Development Tools"
CentOS 7 minimal
Если вы используете диск centos minimal iso, то увидите следующий экран:
Здесь вам предлагают указать параметры установки. Восклицательным знаком помечен раздел, без настройки которого продолжение невозможно. Для настройки доступны следующие параметры установки:
- Выбор часового пояса centos.
- Выбор раскладки клавиатуры.
- Поддержка каких языков будет осуществляться на сервере.
- Откуда будет происходить установка. Так как у нас дистрибутив centos minimal, установка будет с локального iso.
- Выбор пакетов для установки. В образе minimal доступен только минимальный набор софта.
- Разбивка жесткого диска. Подробнее коснемся этого пункта, когда будем разбирать установку на raid.
- Настройка сетевых интерфейсов.
Для продолжения установки необходимо выполнить как минимум разбивку жесткого диска. Без этого продолжение установки невозможно. Но мы пройдемся по всем параметрам и установим необходимые для нас значения.
Итак, нажимаем на DATE & TIME и настраиваем параметры времени:
- Указываем регион.
- Выбираем город.
- Включаем при необходимости службу времени для синхронизации часов centos с внешними серверами.
Это возможно сделать только если вы уже настроили сетевые параметры. Если нет, то вернитесь к этой настройке позже. - Выбираем список внешних серверов для синхронизации времени:
- Указываем формат, в котором будет отображаться текущее время.
- При необходимости изменяем дату сервера.
После завершения настроек жмем сверху синюю кнопку Done.
Идем в следующую настройку — KEYBOARD LAYOUT:
- Добавляем необходимые раскладки. Я добавил Russian.
- Нажимаем Options и выбираем, как будет происходить переключение раскладок.
- Тестируем раскладки и переключение. Если все в порядке, идем дальше.
Нажимаем LANGUAGE SUPPORT:
Выбираем дополнительные языки, которые будет поддерживать система. Чаще всего мне это не нужно, но для примера добавим поддержку русского языка. Это может пригодиться, например, при создании файлового архива с русскими названиями в файлах. С поддержкой русского языка можно работать в консоли с русскими названиями папок и файлов. Если у вас, к примеру, сервер настраивается для работы в качестве шлюза, поддержка дополнительных языков скорее всего не пригодится. После выбора снова жмем Done.
Теперь выполним сетевые настройки. Идем в раздел NETWORK & HOSTNAME. Подробно о я указывал в одной из своих статей, поэтому останавливаться на этом вопросе не буду. Включаем ползунок в положение ON и получаем автоматически настройки по dhcp:
- Включение ползунка в положение ON активирует интерфейс, он получает настройки по dhcp.
- Если вы хотите изменить эти настройки, нажимаете Configure.
- Указываете hostname. Если забудете, то после установки этот параметр можно изменить.
Завершаем настройку нажатием на Done. Теперь можно вернуться в настройки часов и активировать Network Time.
Теперь перейдем в раздел INSTALLATION SOURCE. При установке centos minimal менять этот параметр нет необходимости. Там по-умолчанию установлен локальный источник, нам это подходит. Можно ничего не трогать:
В разделе SOFTWARE SELECTION при minimal установке тоже нечего выбрать, уже указан единственно возможный вариант:
Нам осталось рассмотреть последнюю обязательную настройку, без которой установка centos не начнется — INSTALLATION DESTINATION. Зайдя в нее вы увидите список подключенных к серверу дисков. В моем случае это один жесткий диск.
Если ваш диск определился правильно, выбираете его и нажимаете Done. Выскакивает окошко с предупреждением, что для установки системе понадобится примерно 1 Гб места на жестком диске, а на вашем жестком диске нет необходимого свободного места. Это происходит потому, что раньше на этом диске была установлена другая система и она занимала весь жесткий диск. Нам нужно удалить всю старую информацию для установки новой системы. Делаем это, нажимая Reclaim space:
Выбираем диск и удаляем все существующие разделы на нем — жмем сначала Delete all, а потом Reclaim space:
После этого установщик выберет весь диск в качестве диска для установки. После этого можно начать непосредственно установку centos, нажав кнопку Begin Installation.
Дальше рассмотрим вариант, когда вы выполняете установку с образа netinstall.
Анализ sip трафика asterisk с помощью sngrep
Давайте посмотрим, что у нас происходит во время регистрации у провайдера. В данном случае это проект zadarma. Запускаем в одной консоли sngrep, а в другой выполняем команду, в результате которой в том числе обновятся все регистрации.
# asterisk -rx "sip reload"
Смотрим консоль с sngrep. Там появилась строка с командой register.
Выбираем ее и жмем Enter. Проваливаемся в более подробную информацию о событии. Направления стрелок указывают направления передачи информации. Сначала наш сервер отправил запрос на регистрацию.
Потом удаленный сервер прислал ответ о том, что все в порядке.
Обращаю внимание на выделенный параметр expires=120. Это время действия регистрации, которую установил для нас сервер
Она равна двум минутам. Если мы посмотрим на левый столбец последнего скрина, то заметим, что повторный запрос на регистрацию нашим сервером был отправлен через 105 секунд. Это время expires — 15 секунд.
Дальше подключим нового абонента к нашему серверу и посмотрим на его регистрацию. Это будет софтофон с номером 100.
Смотрим подробности обмена информацией.
Клиент с user-agent 3CXPhone запросил регистрацию с временем 120. Наш сервер зарегистрировал его с указанными параметрами.
Теперь предположим, что к нам подключается очень много клиентов и мы хотим увеличить интервал регистрации с 120 секунд до 600 (10 минут), чтобы на сервер сыпалось поменьше запросов. Мы можем указать этот параметр на стороне каждого клиента, но это более хлопотно. Вместо этого изменим минимальное время регистрации на сервере. Проверим, какое оно установлено сейчас.
# asterisk -rx "sip show settings" | grep "Reg. min duration\|Reg. max duration\|Reg. default duration" Reg. min duration 60 secs Reg. max duration: 3600 secs Reg. default duration: 120 secs
Изменим параметр Reg. default duration и Reg. min duration до 600 секунд. Для этого добавляем в sip.conf в блок параметры.
defaultexpiry=600 minexpiry=600
Перечитываем настройки.
# asterisk -rx "sip reload"
Открываем в консоли sngrep и снова подключаемся тем же софтфоном. Проверяем регистрацию.
Клиент шлет запрос с Expires: 120, мы ему подтверждаем регистрацию с нашим временем — 600.
Повторно за регистрацией абонент придет теперь только через 10 минут.
Использование SNgrep
Как только вы попадете в меню управления утилитой, перед вами будет отражен список VoIP пакетов, которые обрабатывает Ваш сервер:Нажав на Enter вы сможете более детально изучить каждое сообщение:
Выполнить захват трафика в файл PCAP:
sngrep -d eth0 -O name.pcap port 5060 and udp
| 1 | sngrep-deth0-Oname.pcap port5060andudp |
Отрывать файл pcap сделанный ngrep, tcpdump, wireshark и другими анализаторами:
sngrep -I name.pcap
| 1 | sngrep-Iname.pcap |
При детализации звонка, можно нажать F2/F3 для получения SDR/RTP информации. Для выхода и возврата в предыдущее меню нажмите Esc. Если кратко, следующие опции доступны в базовом интерфейса SNgrep:
- F1 — открыть функциональный помощник;
- F2 — сохранить собранный дамп в указанный файл;
- F3 — отфильтровать данные по указанной строке;
- F4 — показать выбранный расширенный call – flow (схема звонка, с указанием всех этапов его инициации);
- F5 — удалить собранный дамп;
- F6 — показать выбранный дамп в текстовом формате (без визуализации стрелочками, только сухие SIP – сообщения);
- F7 — показать опции фильтрации (фильтровать можно по полю From/To, по источнику и назначению звонка, а так же по различным данным из информационного сегмента поля полезной нагрузки, то есть не из заголовка). Помимо прочего, есть возможность отмечать типы сообщения, такие как REGISTER, INVITE, OPTIONS и прочие;
- F8 — показать настройки, среди который подсветка синтаксиса, фон и прочие;
- F10 — настройка отображаемых параметров (такие как From/TO, индекс, метод и прочие);
- Esc — выйти из sngrep/в предыдущее меню;
- Enter -посмотреть call-flow выбранного пакета;
- Space (пробел) — выделить нужный сегмент;
- i/I — фильтрация только по сообщения типа INVITE;
- p — поставить на паузу сбор пакетов;
Описание ключей SNgrep:
-h or —help: помощь
-V or —version: вывести информацию о версии;
-I or —input : прочитать данные из файла filename.pcap;
-O or —output : cохраните все перехваченные пакеты в файл PCAP;
-d or —device : захват трафик с определенного интерфейса ( по умолчанию sngrep захватывает трафик со всех интерфейсов);
-k or —keyfile : использовать private keyfile файл для расшифровки перехваченных TLS пакетов;
-c or —calls : отображение только диалоговых окон, начиная с запроса invite;
-l or —limit : изменить ограничения захвата трафика;
-N or —no-interface : захват трафика без указания интерфейса;
-q or —quiet : не отображать захваченные пакеты в режиме без интерфейса.
|
1 |
-hor—helpпомощь -Ior—inputпрочитатьданныеизфайлаfilename.pcap; -Oor—outputcохранитевсеперехваченныепакетывфайлPCAP; -dor—deviceзахваттрафиксопределенногоинтерфейса(поумолчаниюsngrepзахватываеттрафиксовсехинтерфейсов); -kor—keyfileиспользоватьprivatekeyfileфайлдлярасшифровкиперехваченныхTLSпакетов; -cor—callsотображениетолькодиалоговыхокон,начинаясзапросаinvite; -lor—limitизменитьограничениязахвататрафика; -Nor—no-interfaceзахваттрафикабезуказанияинтерфейса; -qor—quietнеотображатьзахваченныепакетыврежимебезинтерфейса. |
С помощью использования системы фильтров (F7), можно выбрать тот или иной диалог для анализа и построения трейса:
SNgrep — отличный и незаменимый инструмент VoIP инженера!
Создание шаблона мониторинга asterisk на сервере zabbix

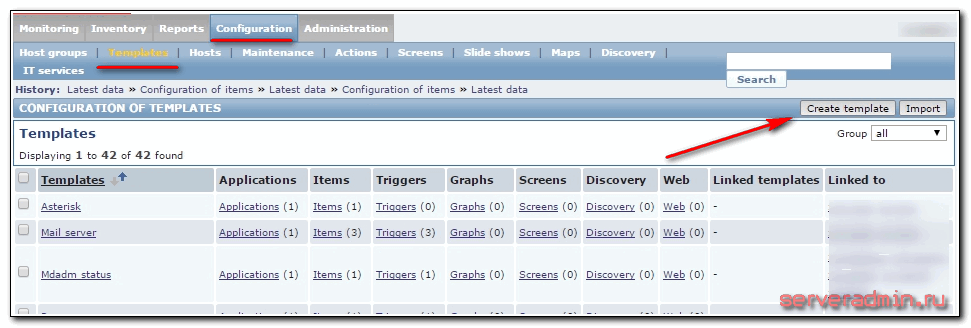

Нам нужно создать шаблон на сервере, для назначения его серверам с астериском. Здесь ничего сложного, делаем все то же самое, что мы делали ранее, настраивая мониторинг рейда mdadm. Идем в раздел Configuration -> Templates, нажимаем Create template.

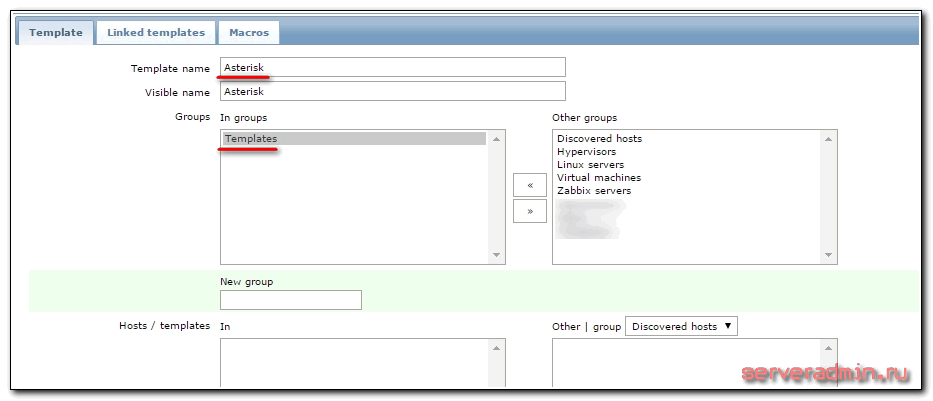

Пишем название и добавляем его в группу с шаблонами.
Открываем шаблон, переходим в раздел Items и жмем на Create item. Заполняем параметры нового итема как на картинке.
Я поставил интервал проверок 120 секунд = 2 минуты. Вы можете поменять под свои нужды этот параметр. Сохраняем новый итем.
Для сбора данных все готово. Теперь назначаем шаблон серверам с астериском, где мы подготовили агенты мониторинга и скрипты и ждем поступления данных. Проверять как обычно идем в Latest data. Через пару минут должны поступить значения.

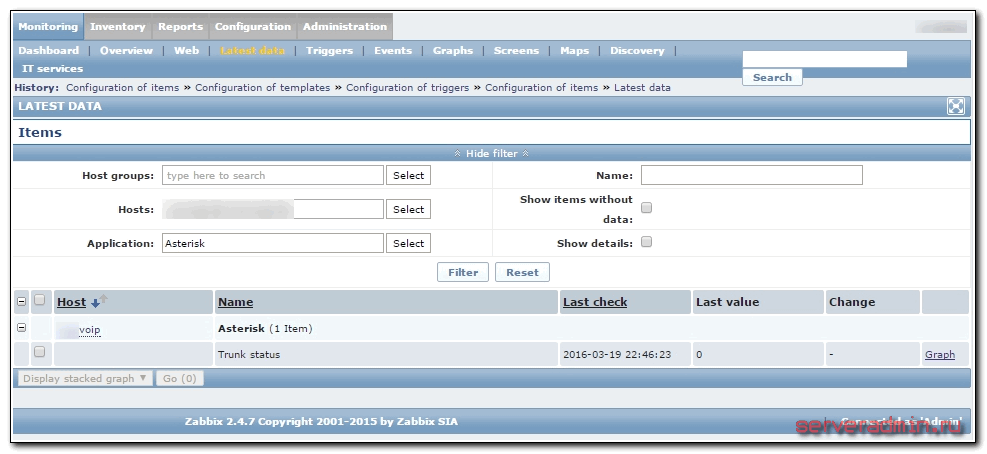

У меня пришло значение 0 как и должно быть. Все регистрации на месте. Теперь нам нужно добавить триггер, который будет отправлять уведомление, если какая-нибудь из регистраций отвалится. Для этого идем в созданный шаблон и переходим в раздел Triggers. Жмем Create trigger и указываем значения, как у меня.
Если 3 последние проверки покажут значение, отличное от 0, сработает триггер и прилетит уведомление на почту. Сохраняем триггер. На этом все. Можете проверить работу любым способом, который придумаете. Например, временно измените пароль на одном из транков, или добавив новый с несуществующими параметрами. Можно и не проверять, все должно и так работать
Заключение
Я постарался рассказать подробно и понятно о полной настройке ELK Stack. Информацию в основном почерпнул в официальной документации. Мне не попалось более ли менее подробных статей ни в рунете, ни в буржунете, хотя искал я основательно. Вроде бы такой популярный и эффективный инструмент, но статей больше чем просто дефолтная установка я почти не видел. Буквально одна на хабре попалась с какой-то более ли менее кастомизацией.
Какие-то проверенные моменты я не стал описывать в статье, так как посчитал их неудобными и не стал использовать сам. Например, если отказаться от logstash и отправлять данные с beats напрямую в elasticsearch, то на первый взгляд все становится проще. Штатные модули beats сами парсят вывод, устанавливают готовые визуализации и дашборды в Kibana. Вам остается только зайти и любоваться красотой Но на деле все выходит не так красиво, как хотелось бы. Кастомизация конфигурации усложняется. Изменение полей в логах приводит к более сложным настройкам по вводу этих изменений в систему. Все настройки поступающей информации переносятся на каждый beats, изменяются в конфигах отдельных агентов. Это неудобно.
В то же время, при использовании logstash, вы просто отправляете данные со всех beats на него и уже в одном месте всем управляете, распределяете индексы, меняете поля и т.д. Все настройки перемещаются в одно место. Это более удобный подход. Плюс, при большой нагрузке вы можете вынести logstash на отдельную машину.
Я не рассмотрел в своей статье такие моменты как создание визуализаций и дашбордов в Кибана, так как материал уже и так получился объемный. Я устал писать эту статью Смотрите остальные мои материалы по данной теме. Там есть примеры.
Так же я не рассмотрел такой момент. Logstash может принимать данные напрямую через syslog. Вы можете, к примеру, в nginx настроить отправку логов в syslog, минуя файлы и beats. Это может быть более удобно, чем описанная мной схема. Особенно это актуально для сбора логов с различных сетевых устройств, на которые невозможно поставить агента, например mikrotik. Syslog поток так же можно парсить на ходу с помощью grok. Отдельно надо рассмотреть автоочистку старых индексов в elasticsearch.
Подводя итог скажу, что с этой системой хранения логов нужно очень вдумчиво и внимательно разбираться. С наскока ее не осилить. Чтобы было удобно пользоваться, нужно много всего настроить. Я описал только немного кастомизированный сбор данных, их визуализация — отдельный разговор. Сам я постоянно использую и изучаю систему, поэтому буду рад любым советам, замечаниям, интересным ссылкам и всему, что поможет освоить тему.
Все статьи раздела elk stack — https://serveradmin.ru/category/elk-stack/.
Онлайн курс «DevOps практики и инструменты»
Если у вас есть желание научиться строить и поддерживать высокодоступные и надежные системы, научиться непрерывной поставке ПО, мониторингу и логированию web приложений, рекомендую познакомиться с онлайн-курсом «DevOps практики и инструменты» в OTUS. Курс не для новичков, для поступления нужны базовые знания по сетям и установке Linux на виртуалку. Обучение длится 5 месяцев, после чего успешные выпускники курса смогут пройти собеседования у партнеров.
Проверьте себя на вступительном тесте и смотрите программу детальнее по .
Заключение
В данной инструкции мы аккуратно собрали все необходимые компоненты для настройки связки asterisk+freepbx на сервере CentOS 7. Скачали последние версии софта, собрали его из исходников и установили. Таким образом мы полностью подготовили сервер к конфигурированию телефонии. Если сервер будет смотреть в интернет, нужно обязательно не забыть аккуратно настроить firewall и хотя бы fail2ban для обеспечения минимальной, хотя в большинстве случаев и вполне достаточной, защиты.
Примером настройки asterisk с нуля может служить указанная статья. Ее можно взять за основу для целостного понимания базового функционала, который можно реализовать с помощью астериск.
Напоминаю, что данная статья является частью единого цикла статьей про сервер Centos.
